Přehled základních konstrukcí a montáž vazníků valbové střechy

Valbová střecha vyžaduje precizní konstrukci příhradových vazníků, které zajišťují pevnost a stabilitu celé střechy. Montáž vazníků zahrnuje přesné kotvení do věnce a volbu vhodného typu konstrukce, přičemž cena příhradových vazníků se liší podle rozměrů a materiálu. Správný postup montáže výrazně ovlivňuje bezpečnost i dlouhou životnost střechy.

Přehled základních konstrukčních prvků vazníků valbové střechy

Přehled základních konstrukčních prvků vazníků valbové střechy nabízí detailní informace o příhradových vaznících, které tvoří nosnou konstrukci valbové střechy. Vazník valbové střechy se skládá z krokví, nosníků a styčníkových desek, které společně zajišťují pevnost a stabilitu celé konstrukce a přenášejí zatížení střechy na věnec a základy.

Hlavní konstrukční prvky valbového vazníku

Základní konstrukční prvky vazníku valbové střechy zahrnují:

• Krokev – přenáší zatížení od střešní krytiny a sněhu na nosnou konstrukci, obvykle z kvalitního dřeva bois originale® s pevností odpovídající třídě C24.
• Nosník – tvoří pevný rám vazníku, který unese zatížení a zajišťuje tvarovou stabilitu konstrukce.
• Styčníkové desky – lisované spojovací prvky systému Bova-nail, které pevně spojují jednotlivé dřevěné části vazníku a zajišťují přesné a trvanlivé spojení.

Tyto konstrukční prvky jsou navrženy tak, aby minimalizovaly spotřebu dřeva o cca 50 % oproti tradičním krovům, přičemž zachovávají vysokou pevnost a odolnost.

Specifika konstrukce příhradových vazníků pro valbové střechy

Příhradový vazník valbové střechy se skládá z trojúhelníkových příhradních prvků, které rovnoměrně rozkládají zatížení střechy a optimalizují statiku celé konstrukce. Tento systém umožňuje efektivní přenos hmotnosti na věnec, což je klíčové pro dlouhodobou stabilitu a bezpečnost střechy. Vazníky mají specifické tvary přizpůsobené valbové geometrii, což zvyšuje jejich pevnost a současně snižuje materiálovou náročnost konstrukce.

Tip: Častou chybou při montáži je nesprávné kotvení vazníků do věnce, což může vést k deformacím střechy. Doporučuje se použít pevné kovové kotvy s minimální nosností 3 kN na každý vazník.

Pro koho se vazníková valbová střecha hodí: Tento systém je vhodný pro rodinné domy s valbovou střechou, kde je potřeba efektivní statické řešení a úspora materiálu. Naopak není ideální pro stavby s velmi složitou geometrií střechy, kde jsou vyžadovány individuální krovy na míru.

Materiály a výroba vazníků pro valbovou střechu

Materiály pro vazníky valbové střechy tvoří základní parametr ovlivňující kvalitu i cenu celé konstrukce. Výroba dřevěných vazníků přináší úsporu řeziva až o 50 % oproti tradičním krovům, což snižuje náklady a zrychluje montáž. Klíčovou roli zde hraje použití kvalitního dřeva bois originale® a moderní spojovací technologie styčníkových desek Bova-nail.

Použití dřeva bois originale®

Dřevo bois originale® představuje vysoce kvalitní materiál, jehož pevnost a odolnost jsou ověřeny certifikacemi. Tento typ dřeva zajišťuje dlouhou životnost a stabilitu dřevěných vazníků valbové střechy, přičemž minimalizuje riziko deformací způsobených vlhkostí či zatížením střechy.

Spojovací metoda lisováním styčníkových desek Bova-nail

Styčníkové desky Bova-nail spojují jednotlivé části vazníků pomocí přesného lisování, které zajišťuje vysokou pevnost spojů bez nutnosti použití tradičních kovových spojek. Tato technologie významně zvyšuje celkovou stabilitu konstrukce a zároveň umožňuje rychlejší a ekonomičtější výrobu i montáž.

• Výroba vazníků šetří až 50 % řeziva oproti klasickým krovům
• Použití bois originale® zaručuje stabilitu a kvalitu konstrukce
• Styčníkové desky Bova-nail zvyšují pevnost a usnadňují montáž

Tip: Při navrhování konstrukce vazníků valbové střechy zvažte přesný výpočet rozměrů a zatížení podle doporučení odborníků na eAgri.cz, což výrazně ovlivní správnou volbu materiálu i cenu montáže.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Statické zásady a zatížení konstrukce valbových vazníků

Statika valbové střechy představuje klíčový prvek při návrhu a realizaci konstrukce vazníků. Zohledňuje různé typy zatížení, které přímo ovlivňují bezpečnost a životnost celé střechy. Pochopení těchto zásad pomáhá správně navrhnout systém vazníků valbové střechy i optimálně plánovat montáž vazníků.

Typy zatížení působící na vazníky

Zatížení vazníků valbové střechy zahrnují několik základních typů:

1. Zatížení krytinou – váha střešní krytiny, která se liší podle materiálu (např. tašky, plech).
2. Zatížení sněhem – proměnlivé podle regionu a klimatických podmínek, může dosahovat až stovek kilogramů na metr čtvereční.
3. Zatížení větrem – působí na konstrukci bočně i svisle, vyžaduje pevné kotvení vazníků do věnce a správný statický návrh.

Význam statického výpočtu

Statický výpočet je nezbytný pro zajištění bezpečnosti konstrukce valbové střechy. Přesně určuje, jaké zatížení příhradové vazníky unese, a tím minimalizuje riziko deformací či poruch. Výpočet ceny vazníků a montáž vazníků cena jsou často přímo ovlivněny náročností statiky a požadavky na kotvení.

1. Analýza zatížení – zohlednění sněhu, větru a krytiny podle lokálních podmínek
2. Výpočet rozměrů vazníků – přizpůsobení konstrukce valbové střechy zatížením
3. Návrh kotvení vazníků do věnce – zabezpečení stability celé střechy
4. Odhad ceny vazníků – podle statického návrhu a typu příhradových vazníků
5. Plán montáže – přihlédnutí k systému vazníků valbové střechy a jejich skladbě

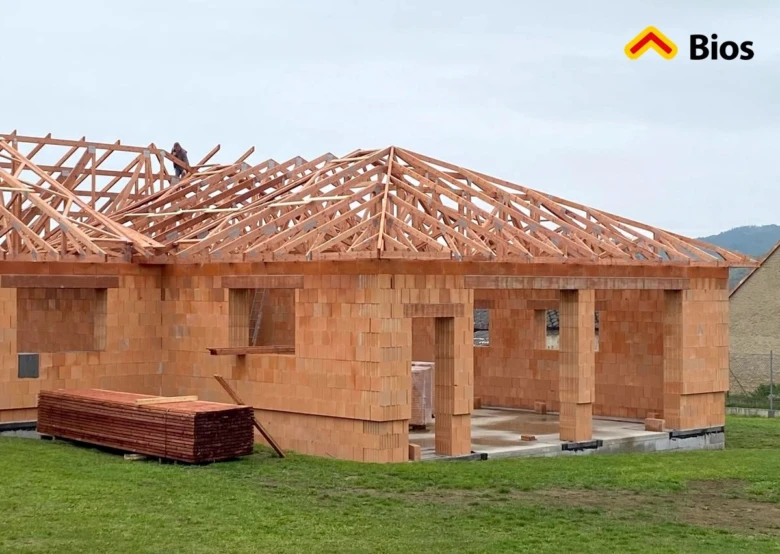

Postup montáže vazníků valbové střechy krok za krokem

Montáž vazníků valbové střechy vyžaduje přesný postup podle kladečského výkresu a důkladnou kontrolu kvality materiálu. Správné kotvení a pečlivá montáž zajistí stabilitu a dlouhou životnost střechy.

Příprava a kontrola materiálu

Před započetím montáže je nutné připravit čisté a rovné staveniště. Kontrola kvality dodaných příhradových vazníků spočívá v ověření rozměrů a stavu dřeva, aby nedošlo k použití vadného materiálu, který by ohrozil pevnost konstrukce.

Montáž podle kladečského výkresu

Montáž vazníků probíhá přesně podle kladečského výkresu, který určuje jejich rozměry, rozteč a způsob upevnění. Správné kotvení vazníků do věnce je klíčové pro stabilitu celé valbové střechy a musí být provedeno s použitím vhodných kotevních prvků.

Časté chyby při montáži a jak se jim vyhnout

Mezi nejčastější chyby montáže patří nesprávné kotvení vazníků, nedodržení správné rozteče a nevyrovnané uložení, což může vést ke statickým problémům. Pečlivá kontrola během montáže zabrání deformacím a zajistí bezpečnost střechy.

1. Příprava staveniště – vyčištění a vyrovnání plochy pro montáž.
2. Kontrola materiálu – ověření rozměrů a kvality vazníků před instalací.
3. Upevnění vazníků – montáž podle kladečského výkresu s důrazem na kotvení do věnce.
4. Kontrola vyrovnání – průběžná kontrola horizontality a pevnosti.
5. Zajištění stability – doplnění zajišťovacích prvků podle projektu.

Tip: Na montáž vazníků valbové střechy se vyplatí použít profesionální kotvy a dodržet přesné rozměry z kladečského výkresu. Vyhnete se tak častým chybám, které výrazně zvyšují náklady na opravy a zkracují životnost střechy.

Identifikace a kontrola kvality vazníků

Identifikace vazníků valbové střechy začíná u označení bois originale®, které potvrzuje použití kvalitního českého dřeva s certifikovanou pevností a trvanlivostí. Vazníky jsou navíc opatřeny červenou barvou pro rychlou vizuální kontrolu na staveništi. Před montáží je nezbytné provést detailní kontrolu kvality, která zahrnuje ověření integrity dřeva a pevnosti spojů lisovaných styčníkovými deskami systému Bova-nail. Součástí přípravy je také důkladná revize projektové dokumentace, kde naleznete přesné rozměry vazníků, výpočet ceny vazníků, statický návrh konstrukce a specifikace správného kotvení vazníků do věnce podle platných normových zatížení.

Kontrolní body před montáží vazníků

• Ověřit označení bois originale® a červené značení na každém vazníku
• Provést vizuální kontrolu na praskliny, deformace a poškození spojů
• Zkontrolovat shodu rozměrů a rozteče krokví s projektovou dokumentací
• Ověřit správnost statického výpočtu zatížení sněhem, větrem a krytinou
• Připravit kotvení vazníků do věnce podle statických požadavků a doporučení výrobce

Tip: Častou chybou při montáži valbové střechy s vazníky je opomenutí kontroly pevnosti styčníkových spojů, což může vést k narušení stability krovu a zkrácení životnosti střechy.

Pro koho se to hodí: Vazníková konstrukce valbové střechy s bois originale® je ideální pro moderní rodinné domy vyžadující materiálovou úsporu a vysokou pevnost.

Pro koho NE: Nevhodné je použití u staveb s nestandardními zatíženími nebo bez kvalitní projektové dokumentace, kde hrozí chyby ve statice a montáži.

Kotvení vazníků do věnce a spojovací metody

Kotvení vazníků valbové střechy do věnce je zásadní pro statickou stabilitu celé konstrukce. Vazníky se ukotvují přímo do betonového nebo zděného věnce pomocí pozinkovaných ocelových úhelníků s minimální tloušťkou 3 mm a kotevních šroubů o průměru 12 mm, které jsou zapuštěné minimálně 100 mm do věnce. Toto kotvení zajišťuje pevné spojení schopné odolat zatížení větrem až do 30 m/s a sněhem do 1,2 kN/m², čímž se minimalizuje riziko posunu či deformace střechy.

Spojovací metody vazníků využívají lisované styčníkové plechové desky systému Bova-nail s prolisy, které zajišťují pevnost spoje přesahující pevnost samotného dřeva. Dále se používají ocelové spojky a speciální svorníky, které umožňují přesné spojení příhradových prvků i u složitých tvarů valbové střechy. Tyto prvky jsou vyrobeny z pozinkované oceli s tloušťkou minimálně 2,5 mm pro dlouhodobou odolnost proti korozi.

Pro zajištění energetické efektivity se mezi vazníky integruje tepelná izolace o tloušťce 200 až 300 mm, přičemž konstrukce umožňuje vytvoření vzduchové mezery minimálně 50 mm pro správné větrání střechy. Tento systém větrání zabraňuje kondenzaci vlhkosti a prodlužuje životnost dřevěných prvků.

• Ukotvení vazníků do věnce pomocí pozinkovaných ocelových úhelníků (min. 3 mm) a kotevních šroubů (Ø 12 mm, zapuštění min. 100 mm)
• Použití lisovaných styčníkových plechových desek systému Bova-nail s prolisy pro pevné a přesné spoje
• Využití ocelových spojek a svorníků z pozinkované oceli (tloušťka min. 2,5 mm) pro zvýšení pevnosti konstrukce
• Integrace tepelné izolace 200-300 mm mezi vazníky s vytvořením vzduchové mezery minimálně 50 mm pro efektivní větrání

Tip: Častou chybou je nedodržení správného zapuštění kotevních šroubů do věnce, což může vést k oslabení kotvení a následným deformacím střechy. Doporučuji vždy ověřit přesné rozměry a pevnostní parametry kotvení podle statického výpočtu.

Pro koho se kotvení vazníků do věnce hodí: Tento způsob je ideální pro konstrukce s betonovým nebo zděným věncem, kde je možné použít pevné kovové kotvy. Pro koho není vhodné: U lehkých dřevostaveb bez betonového věnce je třeba zvolit alternativní kotvení, například přímo do dřevěného věnce nebo pomocí speciálních kotevních systémů.

Dodržení těchto postupů a použití kvalitních spojovacích prvků výrazně přispívá k bezpečnosti, dlouhodobé životnosti a energetické úspornosti valbové střechy.

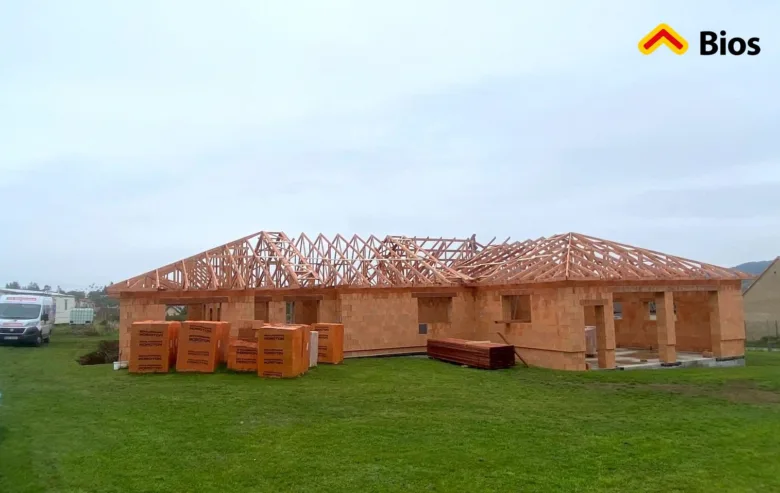

Doprava a logistika při montáži vazníků

Doprava vazníků valbové střechy probíhá buď vcelku, nebo rozložená na díly, které jsou na staveništi pečlivě označeny. Toto označení dílů zjednodušuje montáž vazníků a minimalizuje riziko chyb při stavbě valbové střechy s vazníky. Příprava vazníků na montáž zahrnuje kontrolu celistvosti jednotlivých částí a přesné uspořádání podle montážního plánu. Správné kotvení vazníků do věnce a dodržení systému vazníků valbové střechy jsou klíčové pro stabilitu konstrukce.

• Vazníky jsou dopraveny příhradové, rozložené do jednotlivých sekcí
• Každý díl je označen pro rychlou identifikaci během montáže
• Na staveništi se provádí příprava vazníků podle výpočtu rozměrů a ceny
• Dodržení montážního návodu minimalizuje chyby při stavbě

Návod na montáž příhradových vazníků na valbovou střechu

Přesné označení a uspořádání dílů umožňuje efektivní montáž a správný výpočet plochy valbové střechy při použití vazníků.

Údržba a dlouhodobá životnost konstrukce valbových vazníků

Údržba vazníků valbové střechy je klíčová pro dlouhodobou životnost konstrukce. Správná ochrana dřeva a pravidelné kontroly zabrání vzniku vlhkosti či hniloby, které mohou výrazně zkrátit životnost příhradových vazníků. V rámci systému vazníků valbové střechy je důležité také správné kotvení vazníků do věnce, které ovlivňuje stabilitu celé konstrukce.

• Kontrolovat pravidelně stav dřeva a spoje vazníků
• Ošetřovat dřevo vhodnými ochrannými prostředky proti hmyzu a plísním
• Zajišťovat dostatečné odvětrání podkroví
• Vyvarovat se chyb při stavbě valbové střechy s vazníky, zejména při výpočtu rozměrů a montáži

Tip: Pravidelná údržba prodlužuje životnost konstrukce i o desítky let, což snižuje náklady na opravy a montáž vazníků cena tak může být efektivněji využita.

Porovnání vazníků valbové střechy s jinými krovy

Porovnání vazníků valbové střechy s jinými krovy ukazuje výrazné rozdíly v materiálové náročnosti, statice a nákladech montáže. Příhradové vazníky snižují spotřebu řeziva a urychlují stavbu, zároveň však vyžadují precizní výrobu a vyšší investici do montáže.

Úspora materiálu a času

Vazník valbové střechy spotřebuje až o 50 % méně řeziva než tradiční krov. Díky prefabrikované konstrukci systém vazníků valbové střechy zkracuje dobu montáže až o třetinu, což se pozitivně odráží i v rychlosti dokončení stavby.

Požadavky na přesnost a cenu

Výroba a montáž příhradových vazníků vyžadují vyšší přesnost, protože jakákoliv chyba ovlivní celkovou statiku konstrukce. Montáž vazníků valbové střechy tak bývá dražší než u tradičních krovů, a to i kvůli nutnosti přesného kotvení vazníků do věnce.

Tip: Výhody a nevýhody použití vazníků u valbové střechy stojí za zvážení podle rozsahu stavby a rozpočtu. Vazníky se hodí pro rychlé a úsporné konstrukce, ale pro malé nebo atypické střechy mohou být náklady a přesnost překážkou.

Časté dotazy k vazníkům valbové střechy (FAQ)

Otázka: Kolik stojí montáž vazníků valbové střechy?

Cena montáže se pohybuje podle velikosti střechy a složitosti konstrukce; orientačně od 1500 Kč za m². Výpočet ceny vazníků a montáže vždy závisí na materiálu a systému vazníků valbové střechy.

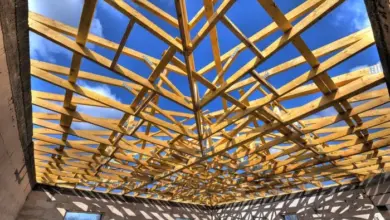

Otázka: Jaká je doporučená rozteč krokví u vazníků valbové střechy?

Standardní rozteč krokví je 60 cm, upravená podle zatížení a typu příhradových vazníků použitých v konstrukci.

Otázka: Co je vazníková střecha?

Vazníková střecha využívá příhradové vazníky, které tvoří základ konstrukce valbové střechy a umožňují úsporu materiálu a rychlou montáž.

Otázka: Jak spočítat plochu valbové střechy?

Plocha se počítá podle rozměrů střechy pomocí geometrických vzorců nebo kladečského výkresu, což je nezbytné pro správný výpočet ceny montáže i materiálu.

Otázka: Jaké jsou základní typy vazníků pro valbovou střechu?

Nejčastější jsou příhradové vazníky, speciálně tvarované vazníky a nosníky, které zajišťují dostatečnou pevnost konstrukce.

Otázka: Jak správně kotvit vazníky valbové střechy do věnce?

Kotvení probíhá pomocí ocelových kotev a spojovacích prvků dle projektové dokumentace, aby byla zajištěna stabilita celé střechy.

Otázka: Jaké materiály se používají pro výrobu vazníků valbové střechy?

Používá se kvalitní dřevo s označením bois originale® a styčníkové desky Bova-nail, které pevně spojují jednotlivé části vazníků.

Otázka: Jaká je životnost vazníků valbové střechy?

Při správné údržbě a ochraně může životnost dosahovat přes 50 let.

Otázka: Jaké chyby se nejčastěji dělají při montáži vazníků?

Častou chybou je nesprávné kotvení, nedodržení rozteče krokví a špatné vyrovnání vazníků, což může ohrozit stabilitu střechy.

Otázka: Jaká je výhoda vazníků oproti tradičním krovům?

Vazníky šetří až 50 % řeziva a zkracují dobu montáže díky prefabrikaci, ale vyžadují přesný statický návrh.

Otázka: Jak probíhá montáž vazníků valbové střechy?

Montáž se řídí kladečským výkresem, postupně se upevňují a kontrolují jednotlivé vazníky, přičemž správné kotvení ovlivňuje cenu montáže.

Otázka: Jaká je skladba vazníkové valbové střechy?

Skladba zahrnuje příhradové vazníky, krytinu, tepelnou izolaci a větrací prvky integrované do konstrukce.

Otázka: Jak spočítat rozměry vazníků pro valbovou střechu?

Rozměry se určují podle rozměrů střechy a zatížení, typicky pomocí statického výpočtu zohledňujícího systém vazníků valbové střechy.

Otázka: Jaké jsou typy zatížení působící na vazníky?

Zatížení tvoří krytina, sníh, vítr a další faktory, které statický výpočet musí zohlednit pro bezpečnou konstrukci.

Otázka: Jak se provádí kontrola kvality vazníků před montáží?

Kontrola zahrnuje vizuální inspekci, ověření certifikace bois originale® a stav spojů styčníkových desek.

Otázka: Jaká je role styčníkových desek v konstrukci vazníků?

Styčníkové desky Bova-nail pevně spojují jednotlivé dřevěné prvky vazníku lisováním, což zajišťuje vysokou pevnost.

Otázka: Co je kladečský výkres při montáži vazníků?

Kladečský výkres je dokument s přesným rozmístěním vazníků na stavbě, který slouží jako návod pro montáž.

Otázka: Jaké jsou možnosti integrace izolace do valbové střechy s vazníky?

Izolace se umisťuje mezi vazníky s důrazem na správné větrání, aby nedocházelo k vlhkostním problémům.

Otázka: Jaká je správná technika kotvení vazníků?

Používají se ocelové kotvy a spojovací prvky přesně podle projektové dokumentace pro bezpečné upevnění.

Otázka: Jak klimatické podmínky ovlivňují montáž vazníků?

Vlhkost a teploty ovlivňují kvalitu dřeva, proto je nutné dřevo během montáže správně chránit a skladovat.
