Standardní rozměry a průměry ocelových trubek: kompletní přehled

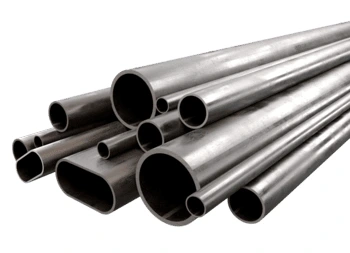

Ocelové trubky mají přesně definované průměry a tloušťky stěn, které odpovídají platným normám ČSN. Rozměry se liší podle typu trubky, například bezešvé ocelové trubky mají odlišné parametry než svařované. Přesné znalosti těchto hodnot jsou klíčové pro správný výběr a bezpečné použití v průmyslu i stavebnictví.

Standardní průměry ocelových trubek v českých normách

Standardní průměry ocelových trubek podle českých norem se pohybují v rozmezí od 8 mm až do 600 mm, přičemž nejčastěji používané rozměry zahrnují například 20, 25, 32, 40, 50, 65, 80, 89, 100, 110, 125, 150, 200 a 300 mm. Průměr trubky je vždy uváděn v milimetrech, ale běžně se setkáte i s rozměry v palcích, které odpovídají například 1/8″ (10,6 mm), 1/2″ (21,8 mm), 1″ (34,2 mm) až po 6″ (166,5 mm). Tyto standardní vnější průměry platí jak pro bezešvé ocelové trubky, tak svařované ocelové trubky, přičemž tloušťky stěn trubek se liší podle konkrétního použití a normy ČSN.

Hmotnost ocelových trubek přímo souvisí s jejich průměrem a tloušťkou stěny, což je důležité při návrhu konstrukcí a instalací. Norma ČSN pro trubky přesně specifikuje i toleranční rozměry, aby bylo zajištěno dodržení parametrů u všech typů ocelových trubek.

Tabulka průměrů ocelových trubek podle norem

Tip: Při výběru rozměru ocelové trubky vždy ověřte, zda daný průměr odpovídá požadované normě ČSN a zohledněte typ trubky, protože bezešvé a svařované trubky mohou mít rozdílné tloušťky stěn i hmotnost.

Typy ocelových trubek a jejich výroba

Rozdělení ocelových trubek podle výroby

Ocelové trubky se dělí na bezešvé a svařované. Bezešvé trubky se vyrábějí protlačením plné kulatiny přes trn, což eliminuje svařovací šev a zvyšuje pevnost, odolnost vůči korozi, kyselinám a extrémním teplotám. Typická délka bezešvých trubek je 5 až 7 metrů. Svařované trubky vznikají tvářením za tepla nebo za studena ocelového pásu, který se zakruží a podélně svaří. Tento výrobní proces umožňuje širší škálu standardních průměrů a tlouštěk stěn trubek, přičemž délka svařovaných trubek je variabilní podle požadavků zákazníka. Speciálním typem jsou plochooválové trubky, které jsou podélně svařované s plochým oválným průřezem a využívají se v konstrukcích, zábradlích a rámových systémech s důrazem na pevnost a estetiku. Oba typy trubek podléhají normám ČSN, které stanovují přesné rozměry, tolerance a jakost materiálu.

Délky a odolnost ocelových trubek

Bezešvé ocelové trubky mají standardní délku 5-7 metrů a díky absenci svaru vykazují zvýšenou mechanickou pevnost a odolnost proti korozi. Svařované trubky jsou vyráběny v délkách přizpůsobených konkrétním požadavkům, často 6 nebo 12 metrů, a jejich povrch se běžně upravuje pozinkováním, které zvyšuje odolnost proti korozi zejména u rozvodů vody, plynu a tepla. Hmotnost trubek se vypočítává podle průměru a tloušťky stěny; například u průměru 1/2″ (21,8 mm) je hmotnost cca 1,22 kg/m, u 3″ (89,5 mm) cca 8,47 kg/m. Tyto parametry jsou zásadní pro návrh konstrukcí a instalací, kde je třeba zohlednit nosnost a manipulaci s materiálem.

• Bezešvé trubky mají vyšší pevnost a odolnost díky výrobní technologii protlačování plné kulatiny.
• Svařované trubky umožňují větší variabilitu rozměrů a jsou ekonomičtější při výrobě větších průměrů.
• Povrchová úprava svařovaných trubek, zejména galvanické pozinkování, prodlužuje jejich životnost v náročných prostředích.

Odborná rada: Pro aplikace s vysokými nároky na mechanickou pevnost a odolnost proti korozi doporučuji bezešvé ocelové trubky s délkou 5-7 metrů. Svařované trubky jsou vhodné pro méně namáhané instalace s požadavkem na větší rozměry a nižší cenu.

Častá chyba: Při výběru svařovaných trubek se někdy podceňuje nutnost správné povrchové úpravy, což vede k rychlejší korozi a zkrácení životnosti.

Podrobnější informace o výrobě a standardních rozměrech ocelových trubek najdete na portálu EAGRI.cz.

Normy a jakost materiálu ocelových trubek

Normy ČSN pro trubky stanovují přesné rozměry, rozměrové tolerance a technické požadavky na výrobu ocelových trubek, aby bylo zajištěno jejich bezpečné a spolehlivé použití v průmyslu. Mezi nejdůležitější normy patří ČSN 425710, která se věnuje bezešvým ocelovým trubkám, ČSN 425715 zaměřená na svařované ocelové trubky a ČSN 426714 pro tloušťky stěn trubek a další mechanické vlastnosti. Vedle českých norem se často používají i ruské normy GOST, které rovněž definují standardní rozměry a tolerance.

Jakost materiálu trubek je obvykle označena dle evropských norem jako S235 nebo S355. Tyto označení vyjadřují minimální mez kluzu oceli v megapascalech a ovlivňují její pevnost a použití. Například S235 je vhodná pro běžné konstrukce, zatímco S355 nabízí vyšší pevnost pro náročnější aplikace.

• Norma ČSN stanovuje rozměry a rozměrové tolerance ocelových trubek
• Jakost oceli je označena jako S235, S355 podle mechanických vlastností
• Bezešvé i svařované ocelové trubky musí splňovat předepsané parametry
• Výběr jakosti ovlivňuje hmotnost ocelových trubek a jejich použití v konstrukcích

Tabulka rozměrů a průměrů ocelových trubek pro průmysl

V praxi je důležité znát rozměry ocelových trubek v palcích a milimetrech, abyste mohli správně zvolit typ a velikost pro konkrétní instalaci. Standardní průměry ocelových trubek se pohybují od 10 do 600 milimetrů s různými tloušťkami stěn dle normy.

Rozměry, tloušťky stěn a délky ocelových trubek

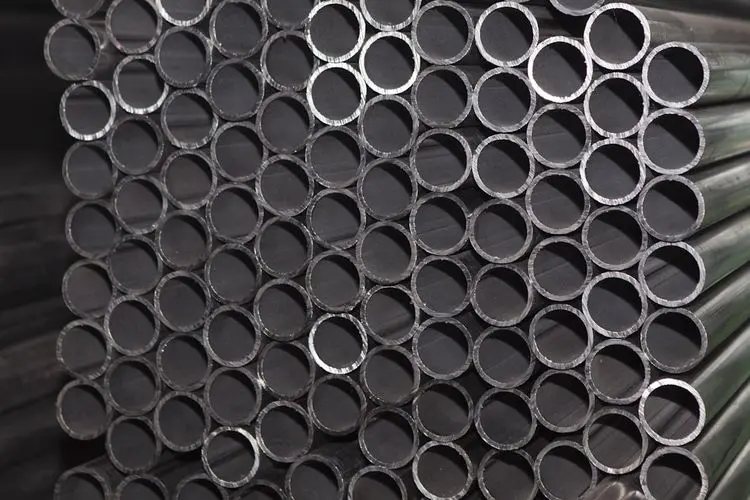

Tloušťky stěn ocelových trubek se běžně pohybují v rozmezí od 1,5 mm do 20 mm. Podle technických norem ČSN se rozlišují tenkostěnné trubky s tloušťkou stěny do 3,9 mm a silnostěnné trubky, které mají tloušťku stěny od 4 mm včetně. Tato klasifikace ovlivňuje zejména hmotnost ocelových trubek a jejich použití v různých průmyslových odvětvích.

Délky ocelových trubek, zejména bezešvých ocelových trubek, se standardně vyrábějí v délkách 5 až 7 metrů. Svařované ocelové trubky mohou mít délky podle zakázky, ale také se pohybují ve stejném rozsahu.

Jaké jsou typické tloušťky stěn ocelových trubek

Pro správné určení průměrů ocelových trubek v palcích a milimetrech je nutné vycházet z platných tabulek a norem, které také definují povrchovou úpravu a hmotnost ocelových trubek. Na co si dát pozor: nesprávná volba tloušťky stěny může vést k předčasnému opotřebení nebo selhání konstrukce. Tento přehled rozměrů a průměrů ocelových trubek usnadní výběr vhodného materiálu pro konkrétní aplikaci.

Hmotnost a rozměrové tabulky ocelových trubek

Hmotnost ocelových trubek závisí především na jejich průměru a tloušťce stěny. Standardní průměry ocelových trubek se pohybují od 1/8″ (3,2 mm) až po větší rozměry, přičemž bezešvé i svařované ocelové trubky podléhají normám ČSN pro trubky. Tyto normy zajišťují konzistentní tloušťky stěn trubek a přesné rozměry, které ovlivňují jak hmotnost ocelových trubek, tak cenu řezu. Například trubka o průměru 1/8″ váží přibližně 0,407 kg na metr, zatímco trubka o průměru 3″ dosahuje hmotnosti kolem 8,47 kg/m. Cena řezu se zvyšuje spolu s průměrem trubky, protože větší průměry vyžadují náročnější opracování.

Tabulka rozměrů a průměrů ocelových trubek pro průmysl

Tip: Při výběru trubky zvažte, že větší tloušťka stěny zvyšuje nejen hmotnost, ale i cenu řezu a manipulaci s materiálem.

Aplikace ocelových trubek v průmyslu

Bezešvé ocelové trubky díky vysoké pevnosti a odolnosti vůči korozi a tlaku nacházejí uplatnění v náročných průmyslových odvětvích, jako je chemický průmysl, petrochemie a provozy s teplotami přesahujícími 400 °C. Bezešvá konstrukce vzniká protlačením plné kulatiny přes trn, což zajišťuje absenci svarových švů a lepší mechanické vlastnosti. Typická délka bezešvých trubek se pohybuje mezi 5 až 7 metry, tloušťky stěn jsou zpravidla v rozmezí 2 až 20 mm podle normy ČSN 425715.

Svařované ocelové trubky, zejména pozinkované, jsou standardem pro vodovodní, plynové a teplovodní rozvody. Pozinkování zvyšuje odolnost proti korozi, což je klíčové pro instalace vystavené vlhkosti a atmosférickým vlivům. Tyto trubky se vyrábějí tvářením ocelového pásu a svařováním podél délky, přičemž normy ČSN 426714 a DIN 2393 definují přesné rozměrové tolerance a jakost materiálu (např. S235). Tloušťky stěn svařovaných trubek se pohybují od 1,5 mm u tenkostěnných až po 7 mm u silnostěnných variant.

Pro instalace se volí průměry ocelových trubek podle ČSN, které zahrnují vnější průměry od 8 mm do 600 mm. Nejčastější rozměry jsou 20, 25, 32, 40, 50, 65, 80, 100 a 150 mm, přičemž v palcích odpovídají například 1/2″ (21,8 mm), 1″ (34,2 mm) či 3″ (89,5 mm). Tloušťka stěny přímo ovlivňuje nosnost a tlakové parametry potrubí, proto je nutné volit ji s ohledem na provozní podmínky a médium. Hmotnost ocelových trubek se udává v kg/m, například 1/2″ trubka váží 1,22 kg/m, 1″ trubka 2,44 kg/m a 6″ trubka 19,2 kg/m.

• Bezešvé trubky – vhodné pro vysokotlaké, chemické a teplotně náročné aplikace
• Svařované pozinkované trubky – ideální pro vodovodní, plynové a teplovodní rozvody s požadavkem na odolnost proti korozi
• Průměry ocelových trubek se volí dle normy ČSN 425710 a dalších relevantních norem
• Tloušťka stěny trubek podle ČSN se pohybuje od 2,0 mm (DN 20) až po 7,1 mm (DN 600)

Tip: Častou chybou je nesprávný výběr průměru nebo tloušťky stěny trubky, což může způsobit snížení tlakové odolnosti a úniky média. Doporučuji vždy konzultovat normové parametry a provozní podmínky s odborníkem. Pro koho se to hodí: průmyslové provozy, instalatéři a projektanti; pro koho ne: domácí kutily bez technického zázemí a bez odborné konzultace.

Kontrola tolerance a kvalita výroby ocelových trubek

Přesná kontrola rozměrových tolerancí je nezbytná pro zajištění kvality a bezpečnosti ocelových trubek. Rozměrové tolerance stanovují normy ČSN (například ČSN 426714, ČSN 425710) a ruské GOST normy, které definují maximální povolené odchylky vnějších průměrů a tlouštěk stěn. Například pro trubky s vnějším průměrem do 50 mm je povolená tolerance ±0,5 mm, u větších průměrů až ±1,0 mm. Dodržování těchto tolerancí je zásadní zejména u bezešvých i svařovaných trubek, aby byla zaručena kompatibilita spojů a dlouhodobá funkčnost.

Výroba ocelových trubek probíhá pod přísnou certifikací dle mezinárodních standardů (ISO, ČSN, DIN) a zahrnuje pravidelné kontroly kvality. Kontrola zahrnuje:

• měření vnějších a vnitřních průměrů kalibry a laserovými měřidly s přesností do 0,1 mm
• ultrazvukovou kontrolu tloušťky stěn, která u standardních trubek činí od 1,5 mm do 20 mm podle typu a průměru
• ověřování hmotnosti trubek v kg/m, například 1/2″ trubka váží 1,22 kg/m, 3″ trubka 8,47 kg/m
• pravidelné audity a odběry vzorků pro laboratorní testy dle ČSN a DIN norem

Jaké jsou běžné rozměry ocelových kovových trubek a jejich měrné rozměry dle DIN?

Standardní vnější průměry ocelových trubek se pohybují od 8 mm do 600 mm, přičemž nejčastější rozměry jsou 20, 25, 32, 40, 50, 65, 80, 89, 100, 125, 150, 200 mm a dále až do 600 mm. Tyto rozměry odpovídají normám ČSN a DIN, kde jsou často uváděny i v palcích: například 1/8″ = 10,6 mm, 1/2″ = 21,8 mm, 1″ = 34,2 mm, 2″ = 60,8 mm, 3″ = 89,5 mm, 4″ = 115 mm, 6″ = 166,5 mm. Tloušťky stěn se liší podle určení trubky a pohybují se od 1,5 mm (tenkostěnné) do 20 mm (silnostěnné), přičemž minimální tloušťka podle ČSN pro DN 20 je 2,0 mm a pro DN 600 až 7,1 mm.

Tip: Častou chybou je neověření skutečné tloušťky stěny před instalací, což může vést k předčasnému poškození potrubí, zejména u tenkostěnných trubek používaných pro tlakové rozvody. Doporučuji vždy vyžadovat certifikát kvality a provést vlastní měření ultrazvukovým přístrojem.

Pro koho se to hodí: Přesné rozměrové tolerance a kontrola kvality jsou nezbytné pro technické instalace, kde je požadována vysoká spolehlivost, například v průmyslových potrubních systémech, vodovodních rozvodech a konstrukcích. Pro méně náročné aplikace, jako jsou zábradlí nebo dekorativní prvky, může být toleranční rozsah mírnější.

Dodržování těchto parametrů zaručuje optimální funkčnost a bezpečnost ocelových trubek v širokém spektru použití.

Časté dotazy k průměrům a rozměrům ocelových trubek

Otázka: Jaké jsou standardní průměry ocelových trubek?

Standardní průměry ocelových trubek se pohybují od 8 mm do 600 mm, přičemž nejběžnější jsou 20, 25, 32, 40 a 50 mm.

Otázka: Jaká je tloušťka stěny tenkostěnných ocelových trubek?

Tenkostěnné trubky mají tloušťku stěny do 3,9 mm, což ovlivňuje jejich hmotnost a pevnost.

Otázka: Jak dlouhé jsou bezešvé ocelové trubky?

Bezešvé ocelové trubky mají délku obvykle mezi 5 a 7 metry.

Otázka: Jaký je rozdíl mezi bezešvými a svařovanými trubkami?

Bezešvé trubky vznikají protlačením kulatiny a mají vyšší odolnost, zatímco svařované trubky se vyrábějí tvářením a svařováním ocelového pásu.

Otázka: Jaké normy platí pro ocelové trubky v ČR?

Platí normy ČSN, například ČSN 425710 a 425715, které přesně stanovují rozměry, tloušťky stěn a tolerance.

Otázka: Jaká je hmotnost trubky s průměrem 1/2 palce?

Trubka o průměru 1/2″ váží přibližně 1,22 kg na metr délky.

Otázka: Jak se kontrolují rozměrové tolerance trubek?

Podle norem ČSN a GOST se během výroby měří průměr a tloušťka stěny, aby odpovídaly předepsaným hodnotám.

Otázka: K čemu se používají pozinkované ocelové trubky?

Pozinkované trubky se hojně využívají pro vodovodní a plynové rozvody díky zvýšené odolnosti proti korozi.

Otázka: Jaké jsou typické průměry trubek v palcích?

Mezi běžné patří 1/8″ (10,6 mm), 1/2″ (21,8 mm), 1″ (34,2 mm) a 3″ (89,5 mm).

Otázka: Jaká je cena řezu trubky do 20 mm?

Cena řezu se pohybuje kolem 30 Kč za kus do průměru 20 mm.

Otázka: Jaké jsou standardní vnější průměry ocelových trubek podle DIN norem?

DIN normy stanovují průměry od 10 mm do 508 mm, přičemž časté jsou 21,3 mm, 33,7 mm a 48,3 mm.

Otázka: Jaké rozměry mají ocelové trubky používané pro vodu?

Pro vodu se používají trubky s průměry 15 až 100 mm a tloušťkou stěny 1,5 až 3,0 mm, nejčastěji 22, 28 a 35 mm.

Otázka: Jak zjistit průměr ocelové trubky 3,8 cm v milimetrech?

Průměr 3,8 cm odpovídá 38 mm, což je standardní rozměr u některých průmyslových trubek.

Otázka: Jaké jsou standardní rozměry topenářských ocelových trubek?

Topenářské trubky mají průměry od 15 do 54 mm a tloušťky stěn 1,0 až 2,5 mm, přičemž nejčastější jsou 22 a 28 mm.

Otázka: Jaké jsou měrné rozměry ocelových trubek dle ČSN?

Normy ČSN uvádějí vnější průměry od 10 mm do 219 mm a tloušťky stěn od 1,0 mm do 10 mm podle typu trubky.
