Kompletní tabulka rozměrů a průřezů ocelových profilů a plechů
Přesné rozměry a průřezové charakteristiky ocelových profilů a plechů jsou klíčové pro bezpečné a efektivní navrhování konstrukcí. Statické tabulky a hmotnostní údaje umožňují rychlý výběr vhodných ocelových nosníků podle specifických požadavků projektu. Díky přehledným údajům snáze zhodnotíte pevnost i zatížitelnost jednotlivých prvků.
Nejpodstatnější body
- Ocelové profily jako I, IPE, U, UPE, HEB a HEA mají rozměry udávané v milimetrech, například šířka profilu I se pohybuje od 80 do 500 mm.
- Plocha průřezu ocelových profilů se pohybuje v centimetrech čtverečních, například hmotnost I profilu může být od 3,9 kg/m do 18 kg/m.
- Normy ČSN EN 1993-1-1 klasifikují průřezy do tříd 1 až 4 podle odolnosti proti lokálnímu boulení.
- Trapézové plechy mají rozměry jako TR 30/220 či TR 110/333 s únosností rozdělenou na pozitivní a negativní zatížení.
- Software SteelSections EC3 umožňuje výpočet únosnosti ocelových profilů s vizualizací podle platných norem.

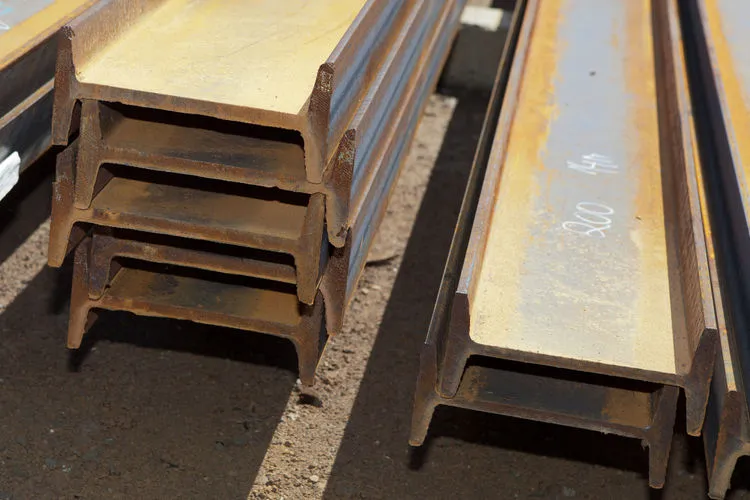

Základní rozměry standardních ocelových profilů I, IPE, U, UPE, HEB a HEA
Pro základní orientaci v tabulkách rozměrů ocelových profilů je nezbytné znát klíčové geometrické parametry jako výšku průřezu (h), šířku průřezu (b), tloušťku příruby (t_f) a tloušťku stojiny (t_w). Tyto rozměry určují statické vlastnosti a nosnost ocelových nosníků, které jsou využívány v konstrukcích. Standardní šířka příruby ocelového profilu I se pohybuje v rozmezí od 80 do 500 mm, zatímco tloušťka příruby dosahuje hodnot od 42 do 185 mm.
Jaké jsou základní rozměry ocelových I profilů?
Ocelové I profily mají výšku průřezu (h) obvykle mezi 80 a 500 mm. Šířka příruby (b) se pohybuje v podobném rozmezí a je klíčová pro přenášení zatížení v konstrukcích. Tloušťka příruby (t_f) u těchto profilů dosahuje hodnot od 42 do 185 mm a ovlivňuje jejich pevnost a hmotnost. Tloušťka stojiny (t_w) bývá menší než tloušťka příruby a zajišťuje stabilitu profilu proti deformacím. Tyto rozměry jsou přesně definovány v normách a najdete je v tabulkách rozměrů ocelových I profilů, které zároveň uvádějí průřezové charakteristiky a hmotnostní tabulky. Statické tabulky ocelových profilů umožňují přesné výpočty nosnosti a jsou nezbytné pro návrh bezpečných konstrukcí.
| Typ profilu | Výška průřezu h (mm) | Šířka příruby b (mm) | Tloušťka příruby t_f (mm) | Tloušťka stojiny t_w (mm) |
|---|---|---|---|---|
| I 100 | 100 | 55 | 5,6 | 3,5 |
| I 200 | 200 | 100 | 8,5 | 5,5 |
| I 300 | 300 | 150 | 11,0 | 8,0 |
Jaké jsou rozměry ocelových profilů IPE, U a UPE?
Ocelové profily IPE, U a UPE mají standardizované rozměry, které zahrnují výšku profilu (h), šířku příruby (b) a tloušťku stěny (t_f u příruby a t_w u stojiny). Například IPE profily mají výšku průřezu od 80 do 600 mm s přírubou širokou přibližně 46 až 110 mm. Profil U má šířku příruby a výšku přizpůsobené pro nosné konstrukce, kde tloušťka příruby je obvykle menší než u I profilů. UPE profily jsou variantou U profilů s větší tloušťkou stěny pro zvýšenou nosnost. Přesné rozměry jsou uvedeny v tabulkách rozměrů ocelových U profilů a slouží k detailním statickým výpočtům. Rozměry a nosnost ocelových I a U profilů jsou proto pevně spojeny a musejí být vždy voleny podle požadovaných statických hodnot.
| Profil | Výška h (mm) | Šířka příruby b (mm) | Tloušťka příruby t_f (mm) | Tloušťka stojiny t_w (mm) |
|---|---|---|---|---|
| IPE 100 | 100 | 55 | 5,6 | 3,8 |
| U 80 | 80 | 40 | 4,0 | 3,0 |
| UPE 100 | 100 | 50 | 6,0 | 5,0 |
Hmotnost a plocha průřezu ocelových profilů a plechů
Hmotnost a plocha průřezu ocelových profilů a plechů jsou základními parametry pro správný návrh a posouzení ocelových konstrukcí. Tyto hodnoty najdete v hmotnostní tabulce ocelových I profilů a plechů, která kombinuje statické tabulky ocelových profilů s jejich rozměry a průřezovými charakteristikami.
Jaká je hmotnost ocelových profilů podle jejich rozměrů?
Hmotnost ocelového profilu se udává v kilogramech na metr délky a závisí na rozměrech profilu. Menší profily váží obvykle od 3,9 kg/m, což platí například pro úzké I profily s menší výškou a tloušťkou stěn. Naopak větší profily dosahují hmotnosti až kolem 18 kg/m, což je typické pro větší ocelové nosníky používané v nosných konstrukcích. Správná znalost hmotnosti na metr je klíčová nejen pro statické výpočty, ale i pro plánování přepravy a manipulace s materiálem.
- Menší I profily: cca 3,9-7 kg/m
- Střední profily: cca 7-12 kg/m
- Větší nosníky: cca 12-18 kg/m
Jak se určuje plocha průřezu ocelových profilů a plechů?
Plocha průřezu (A) ocelových profilů a plechů se uvádí v centimetrech čtverečních (cm²) a vyjadřuje velikost průřezu materiálu, který je rozhodující pro nosnost a odolnost konstrukce. Přesné určení plochy průřezu je nezbytné pro statické výpočty, kdy se posuzuje únosnost a stabilita ocelových nosníků a profilů. V kombinaci s dalšími průřezovými charakteristikami umožňuje tabulka rozměrů ocelových profilů správný návrh nosných prvků a jejich zatížení.
- Plocha průřezu menších profilů: od 2,5 cm²
- Plocha průřezu větších profilů: až kolem 15 cm²
Tip: Při výběru profilu vždy zkontrolujte aktuální hmotnostní tabulky a rozměry, protože malé odchylky ve velikosti mohou významně ovlivnit statické vlastnosti konstrukce.
Průřezové charakteristiky a jejich význam pro statické posouzení
Průřezové charakteristiky ocelových profilů představují klíčové parametry pro statické posouzení a dimenzování ocelových konstrukcí podle platných norem, například ČSN EN 1993-1-1. Základními veličinami jsou elastický modul průřezu (W_el), plastický modul průřezu (W_pl) a moment setrvačnosti (I), které přímo ovlivňují únosnost a stabilitu nosníků.
Elastický a plastický modul průřezu
Elastický modul průřezu (W_el, uváděný v cm³ nebo mm³) vyjadřuje schopnost profilu odolávat ohybovému momentu v oblasti pružné deformace, což je zásadní pro návrh podle mezních stavů použitelnosti a únosnosti. Plastický modul průřezu (W_pl) určuje maximální ohybovou kapacitu profilu při plastickém chování, klíčovou pro návrh nosníků v mezním stavu únosnosti, zejména u profilů třídy 1 a 2 podle Eurokódu 3.
Moment setrvačnosti a poloměry setrvačnosti
Moment setrvačnosti (I, v cm⁴ nebo mm⁴) charakterizuje odolnost průřezu proti ohybovým deformacím a je nezbytný pro výpočet průhybů a napětí v konstrukci. Poloměr setrvačnosti (i, cm) slouží jako parametr stability průřezu proti vzpěru; například poloměr setrvačnosti ke středu smyku (i_pa) a poloměr setrvačnosti v ohybovém kroucení (i_w) jsou důležité pro posouzení kroucení a místního vybočení. Hodnoty i_pc a konstanta kroutícího modulu (C_t) vyjadřují odolnost profilu vůči torzi a zkroucení pod zatížením.
Další průřezové charakteristiky pro statiku
Statický moment průřezu (S, cm³) pomáhá určit rozložení napětí v jednotlivých částech průřezu při ohybu. Výsečový kvadratický moment (I_w, cm⁶) hodnotí stabilitu průřezu při zkroucení, což je nezbytné pro správný návrh tenkostěnných a válcovaných profilů. Tyto parametry jsou součástí standardních tabulek ocelových profilů, které slouží projektantům k rychlému a přesnému výpočtu únosnosti.
| Průřezová charakteristika | Význam | Typické jednotky |
|---|---|---|
| W_el (elastický modul) | Pružná únosnost ohybu | cm³, mm³ |
| W_pl (plastický modul) | Plastická únosnost ohybu | cm³, mm³ |
| I (moment setrvačnosti) | Odolnost proti ohybu | cm⁴, mm⁴ |
| i (poloměr setrvačnosti) | Stabilita proti vzpěru a kroucení | cm |
| S (statický moment) | Rozložení napětí při ohybu | cm³ |
| I_w (výsečový kvadratický moment) | Stabilita při zkroucení | cm⁶ |
| C_t (konstanta kroutícího modulu) | Odolnost proti kroucení | cm³ |
Tip: Častou chybou je zaměňování elastického a plastického modulu průřezu při návrhu nosníků, což může vést k poddimenzování konstrukce. Pro profily třídy 3 a 4 se plastický modul nevyužívá, protože tyto průřezy nemají plastickou kapacitu.
Odborná rada: Průřezové charakteristiky jsou zásadní pro návrh ocelových I profilů, U profilů i plechů, ale jejich správné použití vyžaduje znalost normových klasifikací a typů zatížení. Pro konstrukce s vysokými požadavky na stabilitu a únosnost doporučuji vždy použít kompletní tabulky statických hodnot včetně momentů kroucení a poloměrů setrvačnosti.
Rozměry a únosnost trapézových plechů podle platných norem
Trapézové plechy se vyrábějí v různých rozměrech, které jsou standardizovány například v ČSN EN 1993. Mezi nejběžnější patří typy TR 30/220 a TR 110/333, přičemž čísla udávají výšku profilu v milimetrech a šířku krycího pásu v milimetrech. Tyto rozměry ovlivňují statické vlastnosti plechů, jejich hmotnost a průřezové charakteristiky, což je klíčové při posuzování únosnosti konstrukce.
Únosnost trapézových plechů se rozlišuje na pozitivní a negativní zatížení podle platných norem ČSN P ENV 1993-1-1 a 1-3. Pozitivní únosnost znamená zatížení působící směrem dolů na plech, zatímco negativní únosnost se vztahuje na zatížení působící směrem vzhůru. Přesné hodnoty únosnosti závisí na druhu profilu, tloušťce plechu a způsobu upevnění.
Tabulka rozměrů ocelových plechů a jejich únosnosti
| Typ trapézového plechu | Výška profilu (mm) | Šířka krycího pásu (mm) | Únosnost pozitivní (kN/m²) | Únosnost negativní (kN/m²) |
|---|---|---|---|---|
| TR 30/220 | 30 | 220 | 3,5 | 1,8 |
| TR 40/250 | 40 | 250 | 4,2 | 2,1 |
| TR 110/333 | 110 | 333 | 8,0 | 4,5 |
Tip: Při výběru trapézových plechů je třeba zohlednit nejen rozměry, ale také celkovou statickou zátěž konstrukce. Na co si dát pozor: častou chybou je nesprávné určení typu zatížení, což vede k podcenění únosnosti plechu.
Pro koho se trapézové plechy hodí? Jsou vhodné zejména pro lehké až středně zatížené konstrukce střech a stěn. Pro těžší nosné konstrukce nebo konstrukce s vysokými požadavky na únosnost jsou vhodnější ocelové nosníky a I profily s přesně definovanými rozměry a statickými tabulkami.
Normy a klasifikace ocelových profilů a plechů
Normy ocelových profilů a plechů představují základ pro přesné stanovení jejich rozměrů a nosnosti. Norma ČSN EN 1993-1-1 klasifikuje průřezy do čtyř tříd podle jejich schopnosti plastické deformace a určuje únosnost ocelových profilů v tlaku a ohybu. Pro konkrétní rozměry ocelových nosníků je klíčová norma DIN 1025, která definuje tvary a rozměry běžně používaných I profilů. Norma ČSN EN 10024 doplňuje přehled rozměrů ocelových profilů a plechů zejména v oblasti výroby a kontroly jakosti.
- Norma ČSN EN 1993-1-1 stanovuje klasifikaci průřezů a jejich statické tabulky ocelových profilů
- Norma DIN 1025 je základní pro tabulky rozměrů oceli normy týkající se nosníků
- Hmotnostní tabulka ocelových I profilů a plechů vychází z průřezových charakteristik podle uvedených norem
Tip: Pro projektování konstrukcí je nutné používat aktuální normy, protože zastaralé tabulky rozměrů a tabulka nosnosti mohou vést k nesprávnému návrhu.
Jaké jsou standardní rozměry ocelových I profilů
Standardní rozměry ocelových I profilů se řídí normou DIN 1025, která uvádí přesné hodnoty šířky příruby, výšky nosníku a tloušťky stěny podle typových sérií. Tyto rozměry jsou nezbytné při sestavování hmotnostních tabulek a statických charakteristik pro bezpečný návrh ocelových konstrukcí.
Softwarové nástroje pro práci s tabulkami ocelových profilů
Pro efektivní práci s tabulkami ocelových profilů a plechů nabízí trhu několik softwarových nástrojů, které usnadňují výpočet únosnosti a návrh konstrukcí. SteelSections EC3 umožňuje přesný výpočet únosnosti svařovaných i válcovaných ocelových profilů s přehlednou grafickou vizualizací. Tento software podporuje integraci s dalšími programy, což zjednodušuje zpracování statických tabulek ocelových profilů a jejich průřezových charakteristik.
Dalším užitečným nástrojem je FRAME2Dexpress, který se integruje se SteelSections EC3 a rozšiřuje možnosti analýzy ocelových nosníků a I profilů. Společně tyto programy pokrývají potřeby pro přesné stanovení rozměrů, hmotnostních tabulek i tabulek nosnosti.
- SteelSections EC3 – výpočet únosnosti ocelových profilů s vizualizací
- FRAME2Dexpress – integrace a rozšířená analýza konstrukcí
- Podpora standardních rozměrů ocelových I profilů a trubek
- Přehledné tabulky rozměrů ocelových profilů s hmotností a nosností
Speciální profily a netypické rozměry ocelových profilů
Speciální ocelové profily představují skupinu svařovaných a zakázkových tvarů s netypickými rozměry, které nejsou zahrnuty ve standardních statických tabulkách ocelových profilů. Tyto profily lze navrhnout na míru dle požadavků konstrukce, přičemž jejich průřezové charakteristiky a hmotnostní tabulky se výrazně liší od běžných I profilů rozměrů. Využití speciálních profilů je vhodné tam, kde standardní ocelové nosníky a tabulka nosnosti nevyhovují požadovaným parametrům.
Typické příklady speciálních profilů a netypických rozměrů ocelových profilů zahrnují:
- svařované profily s nestandardními výškami a šířkami
- kombinace I a U profilů s modifikovanou tloušťkou plechu
- profily s atypickými otvory či výřezy pro specifické aplikace
Jaké jsou standardní rozměry ocelových I profilů a jaké rozměry mají ocelové trubky a profily?
Klasické rozměry ocelových I profilů jsou pevně stanovené v normách a zahrnují výšky od 80 do 600 mm, ale speciální profily mohou tyto rozměry překročit nebo být zcela odlišné. Proto je vždy vhodné konzultovat návrh s odborníkem, aby byly správně vyhodnoceny statické hodnoty a rozměry ocelových profilů.
Časté dotazy k tabulkám rozměrů ocelových profilů a plechů
Otázka: Jaké jsou standardní rozměry ocelových I profilů?
Standardní šířka ocelových I profilů se pohybuje od 80 do 500 mm, tloušťka příruby je od 42 do 185 mm podle typu profilu, jak uvádí tabulka rozměrů ocelových I profilů.
Otázka: Jaká je hmotnost ocelového I profilu na metr?
Hmotnost I profilu se pohybuje od 3,9 kg/m u menších profilů do 18 kg/m u větších standardních ocelových nosníků, což najdete v hmotnostní tabulce ocelových I profilů a plechů.
Otázka: Jaké rozměry mají ocelové U profily?
Ocelové U profily mají šířku stojiny v rozmezí 50 až 300 mm a tloušťku příruby od 4 do 20 mm, podle tabulky rozměrů ocelových U profilů.
Otázka: Co znamenají průřezové charakteristiky jako W_el a W_pl?
W_el je elastický modul průřezu, který ovlivňuje únosnost profilu při elasticitě, a W_pl je plastický modul určující plastické chování průřezu.
Otázka: Jaké jsou rozměry trapézových plechů TR 30/220 a TR 110/333?
Trapézový plech TR 30/220 má výšku 30 mm a šířku 220 mm, zatímco TR 110/333 má výšku 110 mm a šířku 333 mm.
Otázka: Jaké normy platí pro ocelové profily?
Platí normy ČSN EN 1993-1-1, ČSN EN 10024 a DIN 1025, které stanovují rozměry, klasifikaci a technické požadavky na ocelové profily.
Otázka: Jak zjistím rozměry ocelových profilů?
Rozměry zjistíte v přehledu rozměrů ocelových profilů a plechů, kde jsou uvedeny výška (h), šířka příruby (b), tloušťka příruby (t_f) a tloušťka stojiny (t_w) v milimetrech.
Otázka: Jaká je únosnost ocelových nosníků I profilu délky přes 6 metrů?
U I profilu délky 6,0 m je únosnost v ohybu při klopení Mbrd2 například 288 kNm, což vyplývá z tabulek nosnosti.
Otázka: Existují speciální ocelové profily mimo standardní sortiment?
Ano, kromě standardních existují svařované a netypické ocelové profily na míru s různými rozměry a vlastnostmi.
Otázka: Jaký software mohu použít pro výpočet únosnosti ocelových profilů?
Software SteelSections EC3 nabízí výpočty únosnosti s grafickou podporou a respektuje platné normy.
Otázka: Jaké jsou rozměry ocelových trubek běžně používaných ve stavebnictví?
Standardní ocelové trubky mají průměry od 21,3 mm do 323,9 mm a tloušťky stěn od 2,3 mm do 12,7 mm.
Otázka: Jaké jsou základní rozměry profilů HEB a HEA?
HEB profily mají výšku od 100 do 600 mm a šířku příruby od 100 do 300 mm, HEA profily mají podobné rozměry, ale menší tloušťku příruby.
Otázka: Jaká je hmotnost ocelových U profilů na metr délky?
Hmotnost U profilů se pohybuje od přibližně 5 kg/m do 50 kg/m v závislosti na rozměrech a tloušťce materiálu.
Otázka: Jaké jsou běžné rozměry ocelových L profilů?
Standardní L profily mají délky ramen od 20 mm do 200 mm a tloušťky od 3 mm do 20 mm.
Otázka: Jaké jsou výrobní tolerance rozměrů ocelových profilů podle norem?
Podle ČSN EN 10034 jsou tolerance rozměrů ±1,5 mm na výšku a šířku příruby u ocelových profilů.
Otázka: Jak se určuje plocha průřezu ocelových profilů?
Plocha průřezu se vypočítá jako součet ploch jednotlivých částí profilu, například příruby a stojiny, a uvádí se v cm².
Otázka: Jaké jsou rozměry trapézových plechů TR 40/200?
Trapézové plechy TR 40/200 mají výšku vlny 40 mm a krycí šířku 200 mm.
Otázka: Jak ovlivňují rozměry profilů jejich únosnost?
Větší výška a tloušťka profilu zvyšují moment setrvačnosti průřezu, což přímo zvyšuje únosnost ocelového nosníku.
Odborná rada: Na co si dát pozor při výběru profilů, je správné zohlednění rozměrů a hmotnosti podle tabulek nosnosti, jinak hrozí poddimenzování konstrukce. Tabulky rozměrů jsou klíčové pro správný návrh, zejména u profilů delších než 6 m, kde únosnost výrazně ovlivňuje bezpečnost.
Pro koho se to hodí: Tabulky rozměrů ocelových profilů a plechů jsou nezbytné pro projektanty, statiky a stavební firmy. Naopak pro malé hobby kutily bez zkušeností s konstrukčními výpočty nejsou tabulky samy o sobě dostačující bez odborné konzultace.
