Založení stavby na svahu vyžaduje pečlivé plánování a využití speciálních technologií, které zajistí její stabilitu a dlouhodobou bezpečnost. Správné provedení základových pasů ve svahu, kvalitní hydroizolace základů a betonová deska přizpůsobená terénu patří mezi klíčové prvky úspěšné realizace. Nezbytnou součástí je také důkladný geologický průzkum svahu, který odhalí specifika podloží a pomůže předejít rizikům.
Co si zapamatovat
- Geologický průzkum určuje únosnost podloží a přítomnost spodní vody, která může dosahovat průtoku až 0,2 l/s.
- Podkladní vrstva základové desky ve svahu má minimální tloušťku 10 cm štěrku frakce 16/32 mm, hutněného vibrační deskou o hmotnosti 160 kg.
- Beton základové desky je třídy C20/25 s konzistencí S3 a maximální velikostí kameniva 16 mm s krytím armatury minimálně 50 mm.
- Hydroizolace je tvořena kombinací asfaltových pásů a fólií, drenážní systém odvádí vodu s využitím KGEM trubek a geotextilie.
- Realizace základů na svahu trvá přibližně 1,5 měsíce, betonáž základové desky trvá cca 1 hodinu s laserovou kontrolou rovinnosti ±5 mm.
Geologický a hydrogeologický průzkum pro stavbu na svahu
Geologický a hydrogeologický průzkum představuje nezbytný základní krok, jak správně založit stavbu na svahu. Určuje únosnost podloží a hodnotí průtok spodní vody, který přímo ovlivňuje stabilitu základů i vhodnost hydroizolace. Přesné poznání těchto parametrů minimalizuje rizika a usnadňuje volbu technologie založení, například betonové desky ve svahu nebo základových pasů.
Měření průtoku spodní vody
Hydrogeologický průzkum měří průtok spodní vody, který by měl být přibližně 0,2 l/s, tedy asi 16 m³ za den. Tento údaj je klíčový pro návrh drenážního systému stavby a hydroizolace základů. Nadměrný průtok vody může oslabit podloží a vést k erozi, což negativně ovlivňuje stabilizaci svahu a celkovou bezpečnost stavby.
Únosnost podloží a radonový průzkum
Geologický průzkum stanovuje únosnost podloží, která určuje hloubku založení a typ základů vhodných pro svažitý terén. Součástí je také radonový průzkum, který posuzuje riziko pronikání radonu ze země do objektu. Správné zhodnocení těchto faktorů vede k bezpečnému a trvanlivému založení stavby na svahu.
- Geologický průzkum svah odhalí pevnost a složení podloží
- Hydrogeologický průzkum monitoruje průtok spodní vody a její vliv na podmínky zakládání
- Výsledky průzkumů ovlivňují volbu technologie a materiálů pro základové pasy ve svahu nebo betonovou desku
Tip: Častou chybou je podcenění hydrogeologického průzkumu, což může vést k nevhodné hydroizolaci základů a narušení stability svahu.
Přesné zaměření a plánování stavby ve svažitém terénu
Přesné zaměření a plánování stavby ve svažitém terénu vyžaduje detailní analýzu pozemku včetně tvorby 3D modelu, který pomáhá efektivně naplánovat výšku a rozmístění obytných prostor. Správné zaměření určuje převýšení svahu a umožňuje zvolit vhodné technologie pro stabilizaci a hydroizolaci základů.
Rozdělení svahů podle převýšení
Svažitost terénu se klasifikuje podle výškového rozdílu: mírné svahy mají převýšení do 1,5 metru, výrazné svahy dosahují 2 až 3 metry a extrémní svahy mohou mít až 8 metrů. Toto rozdělení ovlivňuje volbu základových pasů ve svahu a potřebu drenážního systému stavby pro odvodnění a stabilizaci svahu.
Výška obytných částí a orientace
Orientace domu vůči světovým stranám, například na severní svah, vyžaduje zvýšení obytných částí o 4 až 4,5 metru nad terén. Tento postup zajišťuje dostatek denního světla a komfortní užívání prostor. Betonová deska ve svahu se tak přizpůsobuje geologickému průzkumu svahu a plánovaným terénním úpravám.
Tip: Při plánování zaměření a výšky domu doporučuji využít 3D vizualizace, které přesně zobrazí vztahy mezi převýšením, orientací a navrženými technologiemi založení domu. Podrobnosti o technologiích naleznete na portálu Eagri.cz.
- Zaměření pozemku stanovuje převýšení svahu a svažitost terénu
- 3D model usnadňuje plánování a vizualizaci stavby
- Výška obytných částí závisí na orientaci domu a zajistí optimální světlo
- Stabilizace svahu a drenážní systém jsou klíčové pro trvanlivost základů ve svažitém terénu
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

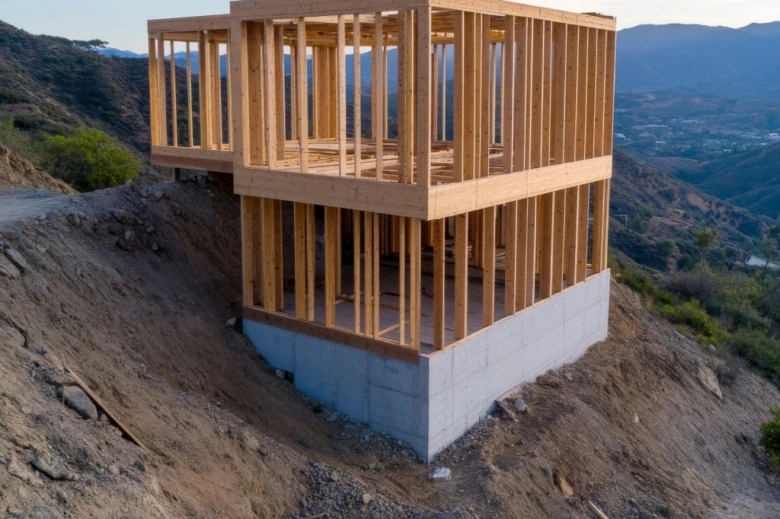

Technologie založení základů na svažitém terénu
Technologie založení základů na svažitém terénu vyžadují pečlivý výběr konstrukční metody s ohledem na stabilitu a hydroizolaci. Následující tři způsoby umožňují minimalizovat výškové rozdíly základové desky na maximálně 3 cm, čímž se zjednodušuje finální stavba a snižuje riziko deformací.
Zahloubení základové desky
Základová deska se zde zakládá do spodní úrovně terénu, což umožňuje přirozenou stabilizaci podloží a snížení nákladů na vyvýšení. Tento způsob je vhodný zejména pro garáže nebo suterény, kde je nezbytná kvalitní hydroizolace základů, aby se zabránilo prosakování vody. Při založení ve svahu je nutné zajistit drenážní systém stavby a provést geologický průzkum svahu pro správnou volbu izolačních materiálů.
Vyvýšení pomocí ztraceného bednění
Tato technologie spočívá ve zvýšení základové desky nad nejvyšší úroveň terénu za použití ztraceného bednění, které zároveň slouží jako formu betonové desky ve svahu. Vyvýšení desky vyžaduje rozsáhlejší zemní práce a vyšší spotřebu materiálu, ale umožňuje eliminovat nerovnosti terénu bez nutnosti rozsáhlého zásahu do svahu. Ztracené bednění usnadňuje také realizaci hydroizolace a dodatečné izolace základů.
Kompromisní umístění desky
Tento způsob spočívá v umístění základové desky mezi nejnižší a nejvyšší terénní úrovní, čímž se minimalizují výškové rozdíly na přibližně 3 cm. Kompromisní umístění snižuje rozsah zemních prací a pomáhá zachovat stabilitu svahu. Tento postup vyžaduje přesné měření a plánování, aby bylo dosaženo optimální rovnováhy mezi náklady a technickou kvalitou stavby.
| Technologie | Výhody | Nevýhody |
|---|---|---|
| Zahloubení desky | Nižší náklady, dobrá stabilita | Nutná kvalitní hydroizolace |
| Vyvýšení z bednění | Eliminace nerovností, snadná izolace | Vyšší náklady, náročnější práce |
| Kompromisní umístění | Minimalizace zemních úprav | Vyžaduje přesné plánování |
Materiály a konstrukční detaily základové desky ve svahu
Materiály a konstrukční detaily základové desky ve svahu představují klíčovou součást technologie založení stavby. Správné vrstvení a hutnění jednotlivých materiálů zajistí stabilitu i dlouhodobou odolnost betonové desky ve svahu.

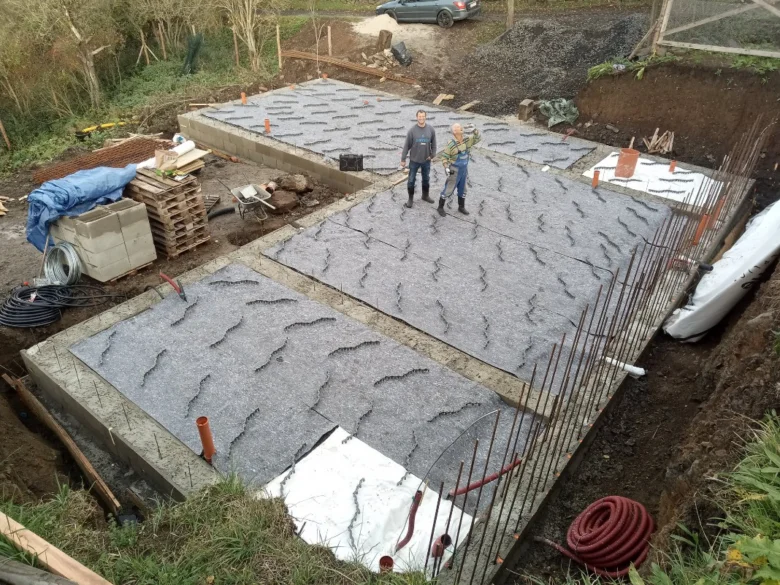

Podkladní vrstvy a hutnění
Podkladní vrstvu tvoří štěrk frakce 16/32 mm o minimální tloušťce 10 cm, který se hutní vibrační deskou o hmotnosti 160 kg. Pod štěrkem je nezbytné položit vrstvu písku, přibližně 4 tuny, rovnoměrně rozprostřenou a pečlivě zhutněnou. Tento postup zabezpečuje správnou stabilizaci svahu a optimální odvodnění, což je klíčové pro hydroizolaci základů a celkovou drenážní funkci stavby.
Výztuž základové desky
Výztuž zajišťují kari sítě o rozměru ok 8x150x150 mm, které se kladou ve dvou vrstvách. Beton musí mít krytí výztuže minimálně 50 mm, aby byla chráněna před korozí a zajištěna trvanlivost konstrukce. Správné založení stavby na svahu vyžaduje dodržení těchto parametrů výztuže a krytí betonu pro efektivní rozložení zatížení v základové desce.

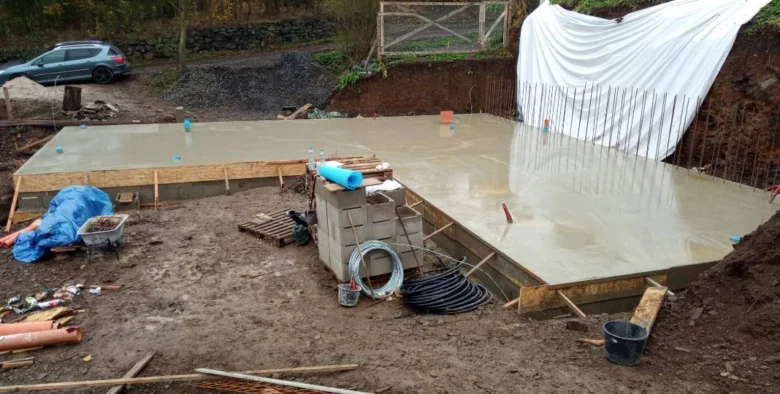

Beton a jeho parametry
Použitý beton by měl být třídy C20/25 s konzistencí S3, což umožňuje snadné zpracování a rovnoměrné vyplnění formy. Maximální velikost kameniva je 16 mm, což zajišťuje pevnost a soudržnost. Beton musí odpovídat třídě expozice XC1 s obsahem chloridů do 0,3 %, aby odolal agresivním vlivům prostředí ve svahu.
| Vrstva | Materiál | Parametry |
|---|---|---|
| Podkladní | Štěrk 16/32 mm | Min. tloušťka 10 cm, hutnění 160 kg deskou |
| Pod štěrkem | Písek | Přibližně 4 tuny, hutnění |
| Výztuž | Kari sítě 8x150x150 mm | Dvě vrstvy, krytí betonu 50 mm |
| Betonová deska | Beton C20/25 XC1 | Konzistence S3, max. kamenivo 16 mm, Cl=0,3 % |
Tip: Při zakládání základových pasů ve svahu je častou chybou nedostatečné hutnění štěrkové vrstvy, což může vést k nerovnoměrnému sedání konstrukce. Proto je hutnění vibrační deskou nezbytné.
Pro stavbu ve svažitém terénu se hodí technologie betonové desky s pečlivým vrstvením a výztuží, zatímco pro velmi nestabilní svahy je vhodnější konzultovat geologický průzkum svah a zvážit další stabilizační opatření.
Hydroizolace a odvodnění základů ve svažitém terénu
Hydroizolace základů
Hydroizolace základů ve svažitém terénu se provádí kombinací asfaltových pásů s minimální tloušťkou 4 mm a hydroizolačních fólií z polyetylenu o síle 1,5 mm. Tyto materiály vytvářejí souvislou nepropustnou vrstvu, která chrání betonovou konstrukci před pronikáním zemní vlhkosti a tlakem spodní vody. Asfaltové pásy se aplikují na očištěný, vyrovnaný a zbavený prachu povrch základů, přičemž je nutné dodržet překrytí pásů minimálně 10 cm a pečlivé slepení spojů za teplot nad 5 °C. Hydroizolace musí být provedena v souladu s výsledky geologického a hydrogeologického průzkumu, který určí riziko zvýšené vlhkosti a průsaků, například při průtoku spodních vod kolem 0,2 l/s. Nedostatečná hydroizolace může vést k degradaci betonu a snížení životnosti základů.
Drenážní systém a radonová drenáž
Drenážní systém stavby na svahu je založen na použití perforovaných KGEM trubek o průměru 110 mm, které jsou obaleny geotextilií s gramáží minimálně 200 g/m². Geotextilie zabraňuje zanášení drenážních trubek jemnými částicemi zeminy, což udržuje průchodnost systému po dobu desítek let. Trubky jsou uloženy do štěrkového lože frakce 16/32 mm s minimální tloušťkou 20 cm, které zajišťuje rychlý odvod vody mimo základové konstrukce. Voda je odváděna do kanalizační šachty a dále mimo základy stavby, čímž se snižuje tlak vody na základové pasy a stabilizuje svah. Radonová drenáž využívá princip komínového efektu – zvýšený počet nádechů a výdechů umístěných za opěrnou zdí umožňuje přirozené větrání spodních vrstev zeminy a odvádění radonu. Tento systém je nezbytný zejména v oblastech s vyšším výskytem radonu, kde geologický průzkum doporučuje zvýšená ochranná opatření.
Tip: Častou chybou je instalace drenážních trubek bez geotextilního obalu, což způsobuje zanášení drenáže jemnými částicemi a následné selhání odvodnění, které může vést k podmáčení základů a destabilizaci svahu.
Odborná rada: Hydroizolace a drenážní systém jsou zásadní pro stavby na svažitých pozemcích s vyšším sklonem a přítomností spodní vody. Pro pozemky s nízkým sklonem a suchým podložím lze zvolit jednodušší řešení, avšak u prudších svahů a rizikových lokalit je nutné investovat do komplexního odvodnění a vícevrstvé hydroizolace.
Organizace a koordinace stavby na svažitém pozemku
Při stavbě na svažitém pozemku je nezbytné detailní plánování a koordinace odborných profesí, které zajistí přesný postup a minimalizují rizika spojená s nerovným terénem. Realizační firma musí úzce spolupracovat s geodetem a statikem, aby bylo možné respektovat geologický průzkum svahu a správně navrhnout založení stavby.
Spolupráce geodeta a statika
Geodet provádí detailní zaměření svažitého terénu včetně vytvoření 3D modelu, který slouží jako podklad pro návrh stavby. Statik na základě těchto dat a výsledků geologického průzkumu stanoví typ a hloubku základů, například základové pasy se schody kopírující terén nebo betonovou desku ve svahu s důkladnou hydroizolací. Koordinace těchto profesí je klíčová pro správné vyhodnocení únosnosti podloží, stabilizaci svahu a návrh drenážního systému stavby. Bez této součinnosti hrozí nesprávné založení, které může vést k posunům konstrukce.
Organizace dopravy a materiálu
Svažitý terén zásadně ovlivňuje logistiku výstavby, zejména přístupové cesty a manipulaci s materiálem. Realizační firma musí naplánovat stabilní a bezpečné trasy pro dopravu těžké techniky a stavebních materiálů, přičemž skladování by mělo být umístěno mimo ohrožené zóny svahu. Nutné je také koordinovat termíny dodávek s ohledem na počasí a stav terénu.
- Zajistit stabilní přístupové cesty s nosností minimálně 10 tun
- Plánovat skladování materiálu mimo riziková místa s možností rychlého odvodu vody
- Koordinovat dodávky s realizační firmou tak, aby minimalizovala zásahy do terénu
- Připravit opatření pro odvodnění a stabilizaci svahu včetně instalace drenážních trubek obalených geotextilií
Tip: Častou chybou je podcenění plánování přístupu a skladování materiálu, což vede k prodloužení výstavby a zvýšení nákladů.
Takto precizně organizovaná koordinace umožňuje efektivní průběh prací a zajišťuje, že založení stavby na svažitém pozemku bude provedeno s maximální přesností a bezpečností.
Pro koho se to hodí: Tento postup je nezbytný u staveb na středně až prudce svažitých pozemcích s komplikovanými geologickými poměry.
Pro koho NE: U mírných svahů s převýšením do 1,5 m a homogenním podložím lze často použít jednodušší technologie a méně náročnou koordinaci.
Praktické zkušenosti a příklady ze stavby na svahu
Odvoz zeminy a terénní úpravy
Při stavbě v Libčicích bylo nutné odvézt přesně 260 m³ zeminy, aby se upravil svažitý terén pro stabilní založení základových pasů. Terénní úpravy zahrnovaly hutnění štěrkové podsypové vrstvy o tloušťce minimálně 10 cm pomocí vibrační desky o hmotnosti 160 kg a instalaci drenážního systému s KGEM trubkami obalenými 200 g geotextilií, který odvádí spodní vodu mimo základy do kanalizační šachty. Tento drenážní systém minimalizuje riziko vymývání základů, což je zásadní zejména při průtoku spodní vody cca 0,2 l/s. Správné provedení těchto prací výrazně přispívá ke stabilizaci svahu a zabraňuje sesuvům, které by mohly ohrozit konstrukci.

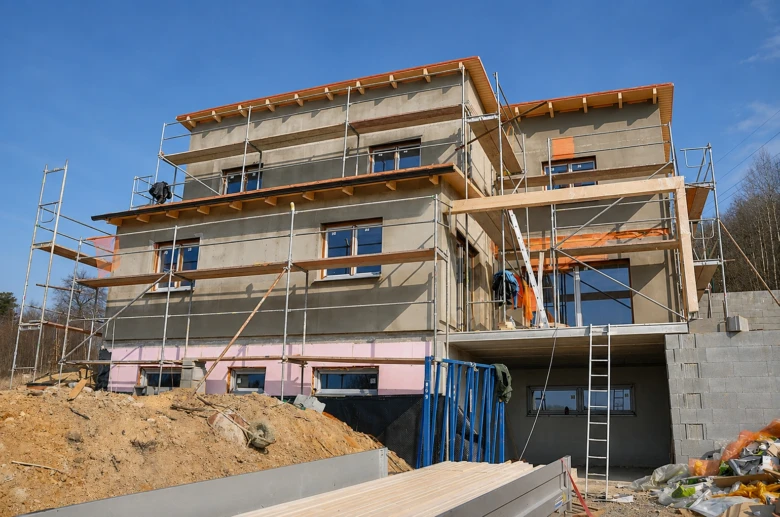

Rozdělení domu na půlpatra
Půlpatrové uspořádání domu na svahu umožňuje lepší přizpůsobení stavby terénu s převýšením 2 až 3 metry, čímž se snižuje potřeba rozsáhlých výkopových prací a betonových konstrukcí. Tento způsob řešení minimalizuje plochu základové desky ve svahu a zároveň usnadňuje realizaci hydroizolace základů, která zahrnuje kombinaci asfaltových pásů a hydroizolačních fólií. Půlpatra také umožňují efektivnější využití prostoru a lepší rozdělení hmoty domu, což vede ke snížení nákladů na zemní práce a materiál.

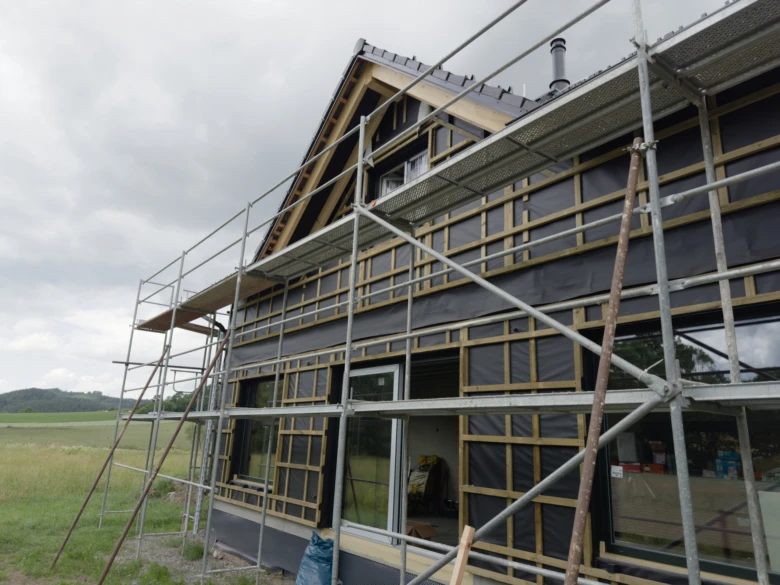

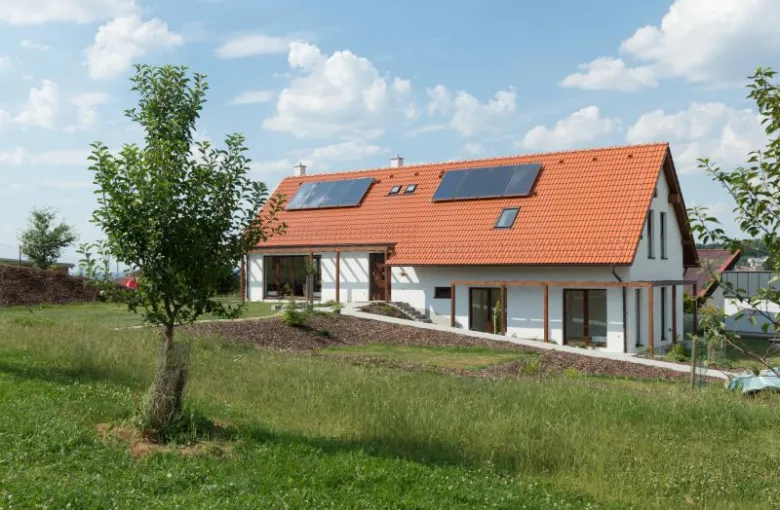

Stavba v pasivním standardu na svahu
V Čisovicích realizace pasivního domu na svažitém pozemku vyžadovala detailní geologický průzkum svahu včetně radonového měření a hydrogeologického posouzení, protože stabilizace svahu a správné odvodnění jsou klíčové pro energetickou účinnost a dlouhodobou životnost stavby. Založení zahrnovalo použití extrudovaných polystyrenových desek (XPS) jako tepelné izolace s vysokou pevností v tlaku a odolností vůči vlhkosti. Náklady na založení se zvýšily kvůli nutnosti komplexní drenáže a zvýšené tloušťce betonové desky (z 15 na 19 cm) kvůli zesílené armatuře (dvojitá kari síť 8x150x150 mm). Výsledkem je energeticky úsporný dům s dlouhodobou stabilitou i na svažitém terénu.
Tip: Častou chybou při zakládání stavby na svahu je nedostatečné provedení drenážního systému a hydroizolace základů, což vede k vymývání základových pasů a následnému poškození konstrukce.
Pro koho se to hodí: Tento postup je vhodný pro stavebníky plánující stavbu na svažitých pozemcích s mírným až středním sklonem (1,5 až 3 metry převýšení), kteří chtějí energeticky úsporný dům s dlouhodobou životností. Nevhodný je pro velmi strmé nebo geologicky nestabilní svahy bez rozsáhlých stabilizačních opatření.
Jak stabilizovat svah před založením stavby
Před založením stavby na svažitém terénu je klíčové správné provedení stabilizace svahu, která zaručí bezpečnost stavby a její dlouhodobou stabilitu. Geotechnické kotvy výrazně zvyšují pevnost svahového tělesa tím, že mechanicky zajišťují svah proti posunu. Tento způsob se často kombinuje s injektážemi, které zpevňují podloží svahu pomocí vstřikování speciálních směsí do půdního profilu. Tyto technologie minimalizují riziko sesuvů a umožňují efektivní odvodnění, které doplňuje drenážní systém stavby.
Správný postup stabilizace začíná geologickým průzkumem svahu, který určí vhodnou metodu a hloubku zásahů. Častou chybou při zakládání stavby na svahu je podcenění nutnosti těchto opatření, což může vést k poškození základových pasů ve svahu a narušení hydroizolace základů. Pro založení betonové desky ve svahu je proto nezbytné využít profesionální technologie a postupy, které zabrání nežádoucím pohybům zeminy.
Jak správně založit stavbu na svahu
Při plánování základu na svahu postupujte tak, že nejdříve zajistíte stabilizaci svahu geotechnickými kotvami a injektážemi, poté provedete drenážní systém stavby a nakonec realizujete hydroizolaci základů. Tento komplexní přístup minimalizuje rizika, zvyšuje životnost stavby a předcházejí běžným chybám při zakládání ve svažitém terénu.
Vliv klimatických podmínek na založení stavby
Klimatické podmínky výrazně ovlivňují kvalitu a životnost základů ve svažitém terénu. Správná volba materiálů a ochranných opatření je nezbytná pro minimalizaci škod způsobených mrazy a zvýšenými srážkami.
Dopady mrazů na materiály
Mrazy představují riziko popraskání betonu a degradace hydroizolačních vrstev, které chrání základové pasy ve svahu. Nízké teploty způsobují roztažnost vody v pórech betonu, což vede k trhlinám a snížení pevnosti. Hydroizolace základů musí být proto odolná proti mrazovým cyklům, aby zabránila pronikání vlhkosti do konstrukce.
Dopady srážek a teplotních změn
Zvýšené srážky a kolísání teplot negativně ovlivňují drenážní systém stavby a hydroizolaci. Nedostatečné odvodnění způsobuje stagnaci vody u základů, což může vést k narušení stability svahu a betonové desky ve svahu. Doporučuje se instalovat kvalitní drenážní systém a použít izolaci XPS jako ochranu proti vlhkosti.
- Izolace XPS zvyšuje tepelnou ochranu a odolnost proti vlhkosti
- Hydroizolace by měla být aplikována ve dvou vrstvách pro lepší ochranu
- Drenážní systém stavba musí odvádět vodu mimo základovou konstrukci
Tip: Častá chyba při zakládání stavby na svahu je podcenění hydroizolace a nedostatečné odvodnění, což vede k rychlé degradaci materiálů. Pro stavby vyžadující stabilizaci svahu je vhodné provést geologický průzkum svah před zahájením prací. Naopak v případech s velmi suchým podložím může být rozsáhlý drenážní systém zbytečný.
Časté dotazy
Jaký je správný postup pro založení základů na svahu?
Správný postup zahrnuje geologický průzkum, přesné zaměření terénu, výběr vhodné základové konstrukce, správné vrstvení materiálů, hydroizolaci a drenáž, a koordinaci odborníků.
Jaká je ideální tloušťka štěrkové vrstvy pod základovou deskou ve svahu?
Minimální tloušťka štěrkové vrstvy je 10 cm frakce 16/32 mm, hutněná vibrační deskou o hmotnosti 160 kg.
Jak se měří průtok spodní vody a proč je důležitý?
Průtok spodní vody se měří přibližně 0,2 l/s (16 m³/den) a je důležitý pro návrh hydroizolace a stabilitu základů.
Jaké jsou hlavní typy založení základové desky na svahu?
Základová deska může být zahloubena do terénu, vyvýšena pomocí ztraceného bednění nebo umístěna v kompromisní úrovni mezi terénními výškami.
Jak se zabezpečuje hydroizolace základů proti vlhkosti?
Hydroizolace se tvoří kombinací asfaltových pásů a hydroizolačních fólií, doplněných drenážním systémem s KGEM trubkami a geotextilií.
Jaké materiály se používají pro výztuž základové desky ve svahu?
Používají se kari sítě 8x150x150 mm ve dvou vrstvách, s krytím betonu minimálně 50 mm pro zvýšení pevnosti desky.
Jak ovlivňuje svažitý terén organizaci výstavby?
Svažitý terén komplikuje dopravu materiálu, vyžaduje pečlivé plánování přístupových cest a koordinaci mezi geodetem, statikem a realizační firmou.
Jaké metody stabilizace svahu existují před založením stavby?
Používají se geotechnické kotvy a injektáže, které zvyšují stabilitu a bezpečnost stavby na svažitém terénu.
Jak klimatické podmínky ovlivňují založení stavby na svahu?
Mrazy a srážky mohou poškodit beton a hydroizolaci, proto se doporučuje použití izolace XPS a kvalitní drenážní systém.
Jaké jsou náklady na založení základů ve svahu?
Náklady se liší podle technologie, materiálů a rozsahu prací; příklad z praxe uvádí celkové náklady kolem 270 980 Kč včetně materiálu a zemních prací.
Jak provést geologický průzkum před založením stavby na svahu?
Geologický průzkum zahrnuje minimálně 3 vrty do hloubky 5 metrů, které odhalí složení podloží a jeho stabilitu, což je klíčové pro správný návrh základů.
Jak správně naplánovat odvodnění svahu před stavbou?
Je třeba instalovat drenážní systém s minimálním sklonem 1 %, který odvádí spodní vodu mimo základy, aby se zabránilo erozi a podmáčení stavby.
