Správný výpočet rosného bodu v konstrukci zabrání kondenzaci vodní páry uvnitř zdiva a následnému vzniku plísní po aplikaci tepelné izolace. Při návrhu zateplení je zásadní paropropustnost izolace a správné vrstvení materiálů, které udrží rosný bod mimo kritické zóny obvodové stěny.
⭐ Co byste měli vědět
- Rosný bod je teplota, při které vzduch dosahuje 100 % relativní vlhkosti, například při 20 °C a 50 % vlhkosti je to cca 9 °C.
- Při zateplování se rosný bod posouvá směrem k vnějšímu povrchu nebo do izolantu, což snižuje riziko kondenzace uvnitř zdiva.
- Doporučená tloušťka izolace pro posun rosného bodu je minimálně 20 cm, přičemž běžná tloušťka zdiva je 175-300 mm.
- Minerální vata je paropropustná a umožňuje vlhkosti odpařit se, zatímco EPS je méně propustný, což může vést k hromadění vlhkosti.
- Norma ČSN EN ISO 13788 stanovuje limit kondenzátu do 0,5 kg/m² u dřevěných konstrukcí a 1,0 kg/m² u ostatních, který je považován za bezpečný.
Co je rosný bod a jak vzniká kondenzace ve zdi
Rosný bod je teplota, při které vzduch dosáhne nasycení vodní párou a začne docházet ke kondenzaci vodní páry v kapky vody. Pokud v interiéru udržujete teplotu 20 °C při relativní vlhkosti 50 %, rosný bod leží přibližně na hranici 9,3 °C. Ve stavební konstrukci vzniká rosný bod v místě, kde teplota stěny klesne pod tuto vypočtenou hodnotu, což často nastává v chladných měsících uvnitř zdiva nebo na jeho povrchu.
Fyzikální principy kondenzace ve zdi
Výpočet rosného bodu v konstrukci je klíčový pro určení stability stavby. Zde jsou základní faktory, které ovlivňují kondenzaci vodní páry:
- Relativní vlhkost vzduchu – vyšší vlhkost v místnosti posouvá rosný bod směrem k vyšším teplotám.
- Teplota vzduchu a povrchů – čím větší je rozdíl mezi teplotou interiéru a exteriéru, tím hlouběji do zdiva rosný bod proniká.
- Tepelná izolace – správná izolace fasády posouvá rosný bod z obvodového zdiva do izolační vrstvy.
- Paropropustnost izolace – materiál s vysokou paropropustností umožňuje vlhkosti prostupovat ven a snižuje riziko kumulace vody.
Odborná rada: Při návrhu zateplení vždy sledujte, kde vzniká rosný bod ve zdi při zateplování, aby nedocházelo k hromadění vlhkosti mezi zdivem a izolantem. Častá chyba: instalace neprodyšných materiálů na vlhké zdivo bez předchozího vysušení, což vede k tvorbě plísní. Tento postup se hodí pro novostavby i rekonstrukce, ale u historických objektů s vysokou vzlínající vlhkostí je nutné volit specifické difuzně otevřené systémy.
Jak se vypočítá rosný bod ve stavební konstrukci
Výpočet rosného bodu v konstrukci vychází z fyzikálních zákonů psychrometrie, kde rosný bod přímo závisí na aktuální teplotě vzduchu a jeho relativní vlhkosti. Pro určení přesné pozice, kde dochází ke kondenzaci vodní páry, využíváme Mollerův h-x diagram nebo matematické modely šíření tepla a vlhkosti.
Postup výpočtu rosného bodu
Základní výpočet rosného bodu využívá Magnusův vzorec, který stanovuje teplotu, při níž se vzduch stane nasyceným vodní párou. Pro běžné vnitřní podmínky, jako je teplota 20 °C a relativní vlhkost 50 %, leží rosný bod přibližně na 9,3 °C. Pokud teplota povrchu zdiva nebo vnitřní vrstvy izolace klesne pod tuto hodnotu, začne zde docházet ke kondenzaci vodní páry. Postup výpočtu rosného bodu ve zdi při zateplování zahrnuje stanovení průběhu teplot v jednotlivých vrstvách konstrukce na základě tepelného odporu materiálů. Tepelná izolace posouvá teplotní spád tak, aby rosný bod zůstal mimo nosné zdivo. Na co si dát pozor: častá chyba při návrhu zateplení je podcenění paropropustnosti izolace, která může vést k uzavření vlhkosti uvnitř stěny. Tento výpočet se hodí pro projektanty a energetické specialisty, zatímco pro běžnou úvahu o zateplení domu je důležitější správná volba tloušťky izolantu dle tepelně technického posudku.
| Teplota vzduchu (°C) | Relativní vlhkost (%) | Rosný bod (°C) |
|---|---|---|
| 20 | 40 | 6,0 |
| 20 | 50 | 9,3 |
| 20 | 60 | 12,0 |
| 22 | 50 | 11,1 |
Praktická aplikace v konstrukci
Jak spočítat rosný bod ve zdi vyžaduje znalost součinitele tepelné vodivosti všech vrstev. Izolace fasády musí být navržena tak, aby v zimním období teplota na vnitřním líci obvodové stěny neklesla pod kritickou mez, při které vznikají plísně. Správná paropropustnost izolace zajišťuje, že vodní pára prostupující konstrukcí může volně unikat do exteriéru. Pokud zvažujete, jak správně zateplit starý dům, aby se minimalizovala kondenzace a rosný bod ve zdi, vždy vyžadujte výpočet šíření vlhkosti podle normy ČSN 73 0540. Tato analýza jasně ukáže, zda je nutné použít parotěsnou zábranu, či zda stávající zdivo a zvolený typ tepelné izolace umožní bezpečný odvod vlhkosti bez rizika degradace stavebních materiálů.
Vliv zateplení na polohu rosného bodu ve zdi
Správně navržená tepelná izolace zásadně mění teplotní spád v konstrukci a posouvá zónu, kde dochází ke kondenzaci vodní páry. Cílem je udržet teplotu v nosném zdivu nad kritickou hranicí rosného bodu, aby se zabránilo hromadění vlhkosti a vzniku plísní.
Jak zateplení posouvá rosný bod ve zdi?
Instalací izolace na vnější stranu obvodového pláště se zvyšuje tepelný odpor konstrukce, což způsobí, že vnitřní povrch zdiva zůstává v zimních měsících teplejší. Rosný bod, tedy teplota, při které začíná kondenzace vodní páry, se díky tomu posouvá z původního místa uvnitř cihel směrem k vnějšímu líci stěny nebo přímo do vrstvy izolantu. Pokud zvolíte dostatečnou tloušťku izolace, rosný bod se v kritických zimních dnech přesune zcela mimo nosné zdivo do oblasti izolace fasády.
- Zvýšení teploty vnitřního povrchu zdiva minimalizuje riziko vzniku plísní.
- Správná paropropustnost izolace umožňuje konstrukci „dýchat“ a odvádět zbytkovou vlhkost.
- Nedostatečná tloušťka izolace může rosný bod ponechat na rozhraní zdiva a izolantu, což zvyšuje riziko kondenzace.
Odborná rada: Častou chybou je podcenění tloušťky izolantu u starších domů s vysokou tepelnou vodivostí zdiva. Pokud je izolace příliš tenká, posun rosného bodu není dostatečný a dochází k rizikovému hromadění vlhkosti v místě tepelného mostu.
Jak se počítá rosný bod při zateplování domu?
Výpočet rosného bodu v konstrukci vychází z termodynamických zákonů a psychrometrických vzorců, které definují vztah mezi teplotou a relativní vlhkostí vzduchu. V praxi se využívá Mollerův h-x diagram, který v závislosti na vnitřní teplotě (standardně 20 °C) a vlhkosti (např. 50 %) určí přesnou teplotu, při které začne docházet ke kondenzaci vodní páry. Při těchto parametrech je rosný bod přibližně 9 °C.
Při návrhu zateplení se sleduje průběh teplotní křivky napříč všemi vrstvami zdi. Pokud teplota v libovolném bodě konstrukce klesne pod vypočtenou hodnotu rosného bodu a zároveň je zde překročena mez nasycení, vzniká kondenzace vodní páry.
- Výpočet rosného bodu v konstrukci vyžaduje znalost součinitele tepelné vodivosti všech materiálů.
- Tabulka rosného bodu slouží jako rychlá pomůcka pro odhad rizikových stavů při různých exteriérových teplotách.
- Zateplení se hodí pro objekty s vysokými tepelnými ztrátami, ale u objektů s extrémně vysokou vnitřní vlhkostí bez větrání může i správně vypočtená izolace vést ke kondenzaci, pokud selže systém odvětrávání.
Tip: Jak zabránit vzniku rosného bodu ve zdi při zateplování domu? Klíčem je kombinace výpočtu tloušťky izolantu a zajištění řízeného větrání, které udrží vnitřní vlhkost v optimálním rozmezí 40 až 55 %.
Doporučená tloušťka a typ izolace pro správný posun rosného bodu
Pro bezpečný posun rosného bodu do izolační vrstvy mimo nosné zdivo doporučuji volit tloušťku zateplení minimálně 20 cm. Správný výpočet rosného bodu a kondenzace vodní páry v zateplené zdi závisí nejen na tloušťce, ale především na fyzikálních vlastnostech zvoleného materiálu.
Vliv materiálů izolace na rosné body a kondenzaci

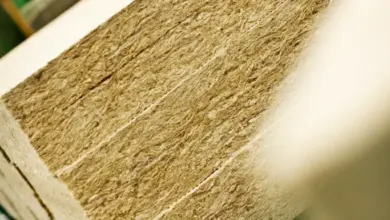

Výběr materiálu zásadně ovlivňuje, jak proběhne výpočet rosného bodu v konstrukci. Minerální vata vyniká vysokou paropropustností, což znamená, že vodní pára prochází izolací bez výrazného zadržování. Naopak EPS (pěnový polystyren) má nižší paropropustnost a při nedostatečné tloušťce může dojít k hromadění vlhkosti na rozhraní zdiva a izolace. Moderní PIR a PUR desky nabízejí nejlepší tepelnou izolaci při malé tloušťce, ale vyžadují precizní provedení spojů, aby nedocházelo ke kondenzaci v detailech.
| Materiál | Paropropustnost | Tepelná vodivost (W/mK) | Riziko kondenzace |
|---|---|---|---|
| Minerální vata | Velmi vysoká | 0,035 – 0,040 | Minimální |
| EPS (polystyren) | Nízká | 0,031 – 0,039 | Střední |
| PIR / PUR | Velmi nízká | 0,022 – 0,028 | Vyšší (při chybách) |
Odborná rada: Častou chybou je podcenění tloušťky izolace u starších domů s vysokou vlhkostí zdiva, kde příliš tenká vrstva polystyrenu posune rosný bod přímo na vnitřní líc obvodové stěny. Při rozhodování, jakou zvolit tloušťku zateplení, berte v úvahu, že 1 cm polystyrenu odpovídá přibližně 15 až 20 cm běžného plného cihelného zdiva z hlediska tepelného odporu.
Tento postup se hodí pro novostavby i rekonstrukce s odvětranými systémy, kde je difuze vlhkosti zajištěna. Pro staré objekty s poruchami izolace proti zemní vlhkosti se toto řešení nehodí bez předchozí sanace zdiva, jinak hrozí růst plísní. Vždy doporučuji nechat si zpracovat tepelně-technický výpočet od autorizovaného projektanta, který zohlední konkrétní skladbu stěny a klimatické podmínky vaší lokality. Tabulka rosného bodu pro daný materiál vám následně ukáže, v jaké hloubce konstrukce dochází k fázové přeměně vody.
Metody měření a výpočtu rosného bodu v praxi
Pro přesné určení rosného bodu v konstrukci domu využívají odborníci kombinaci fyzikálního měření a simulačních softwarů. Základem je optická metoda, při které zrcadlo ochlazované vzduchem detekuje okamžik vzniku kondenzace vodní páry za pomoci LED diody. Toto přímé měření poskytuje přesné hodnoty teploty a vlhkosti, při kterých dochází k fázové přeměně vody. V praxi se rovněž využívají digitální senzory pro průběžné sledování vlhkosti ve zdivu, což je klíčové pro posouzení rizik před aplikací tepelné izolace.
Postup výpočtu rosného bodu v konstrukci
Pokud potřebujete zjistit, kde se nachází rosný bod ve zdi při zateplování, nejefektivnější cestou je využití specializovaných nástrojů. Online kalkulačka rosného bodu usnadňuje výpočet rosného bodu a kondenzace vodní páry v zateplené zdi na základě zadaných parametrů materiálů a fyzikálních vlastností konstrukce.
- Sběr dat o vnitřní teplotě a relativní vlhkosti – pro výpočet se standardně uvažuje teplota 20 °C a vlhkost 50 %.
- Analýza skladby stěny – zahrnuje tloušťku zdiva (175-300 mm) a součinitel tepelné vodivosti (W/mK) zvoleného izolantu.
- Vložení parametrů do softwaru – zadávají se hodnoty difuzního odporu materiálů a tloušťka tepelné izolace fasády.
- Interpretace výsledků – porovnání vypočtené křivky průběhu teplot v konstrukci s tabulkou rosného bodu pro dané podmínky.
Odborná rada: Častá chyba spočívá v podcenění tloušťky izolace, kdy vrstva 20-50 mm polystyrenu může posunout rosný bod zpět do nosného zdiva, což vede k hromadění vlhkosti. Správně navržená izolace fasády o tloušťce alespoň 20 cm zajistí posun rosného bodu do izolantu, kde je kondenzace vodní páry bezpečná. Tento postup se hodí pro novostavby i rekonstrukce, nicméně u starých domů s vysokou vlhkostí zdiva vždy doporučuji konzultaci s energetickým specialistou, který posoudí celkovou difuzní bilanci konstrukce podle normy ČSN EN ISO 13788.
Otázka: Jaké množství kondenzátu je v konstrukci ještě přípustné?
Podle normy ČSN EN ISO 13788 je přípustné množství kondenzátu do 0,5 kg/m² u dřevěných konstrukcí a do 1,0 kg/m² u ostatních materiálů. Podmínkou je, aby se veškerá tato vlhkost během letního období plně odpařila a konstrukce vykazovala kladnou bilanci vody.
Otázka: Pro koho je vnější zateplení vhodné a pro koho nikoliv?
Vnější zateplení je vhodné pro většinu zděných staveb, protože umožňuje konstrukci dýchat a vysychat do interiéru i exteriéru. Naopak vnitřní zateplení se nehodí pro běžné rekonstrukce bez detailního projektu, neboť výrazně ochlazuje nosné zdivo, posouvá rosný bod dovnitř a vyžaduje absolutně nepropustnou parozábranu bez jakýchkoliv průniků.
Časté dotazy k výpočtu rosného bodu ve zdi při zateplování domu
Výpočet rosného bodu v konstrukci je klíčovým krokem, který odpovídá na časté dotazy uživatelů ohledně dlouhodobé stability zatepleného zdiva. Správná izolace fasády v kombinaci s analýzou teplotních spádů účinně eliminuje rizika spojená s kondenzací vodní páry.
Otázka: Jak se počítá rosný bod ve zdi?
Rosný bod se vypočítá podle teploty vzduchu a relativní vlhkosti vzduchu pomocí psychrometrických vzorců nebo Mollerova h-x diagramu; například při 20 °C a 50 % vlhkosti je rosný bod cca 9 °C.
Otázka: Kolik cm zdiva nahradí 1 cm polystyrenu?
Přibližně 3 až 4 cm cihelného zdiva mají tepelnou izolaci srovnatelnou s 1 cm polystyrenu, v závislosti na typu zdiva a polystyrenu.
Otázka: Jakou tloušťku izolace zvolit při zateplování?
Doporučená minimální tloušťka izolace je 20 cm pro bezpečný posun rosného bodu do izolantu a prevenci kondenzace.
Otázka: Jak zateplit starý dům zevnitř a jak to ovlivní rosný bod?
Vnitřní zateplení posouvá rosný bod dovnitř konstrukce a vyžaduje pečlivou instalaci parozábrany, aby se zabránilo kondenzaci uvnitř zdiva.
Otázka: Kde se obvykle nachází rosný bod v nezateplené zdi?
Rosný bod bývá u vnějšího líce stěny nebo těsně za ním, což obvykle nezpůsobuje kondenzaci uvnitř zdiva.
Otázka: Jaký je vliv minerální vaty na kondenzaci?
Minerální vata je paropropustná, umožňuje odpařování vlhkosti a snižuje riziko hromadění kondenzátu.
Otázka: Jak funguje optická metoda měření rosného bodu?
Optická metoda využívá zrcadlo ochlazované vzduchem a LED diodu; zrcadlo se orosí při dosažení rosného bodu, což umožňuje jeho přesné určení.
Otázka: Jaký vliv má relativní vlhkost na rosný bod?
Vyšší relativní vlhkost zvyšuje teplotu rosného bodu; například při 80 % vlhkosti je rosný bod vyšší než při 50 %.
Otázka: Je parozábrana nutná u vnějšího zateplení?
U vnějšího zateplení fasády parozábrana zpravidla není nutná, protože konstrukce musí umožnit difuzi vodní páry ven.
Otázka: Jak zabránit kondenzaci ve zdi při zateplování?
Použijte dostatečnou tloušťku izolace (min. 20 cm), správný typ izolace a zajistěte správnou skladbu konstrukce bez tepelných mostů.
Otázka: Co je tepelný most a jak ovlivňuje rosný bod?
Tepelný most je místo s vyšším tepelným tokem, kde se může rosný bod posunout do konstrukce a způsobit kondenzaci a vlhkost.
Otázka: Může se rosný bod posunout do izolace?
Ano, správně navržené zateplení posouvá rosný bod do izolace, čímž se snižuje riziko kondenzace v nosném zdivu.
Otázka: Jaký je doporučený rozsah tloušťky zdiva při zateplování?
Tloušťka zdiva by měla být mezi 175 až 300 mm, aby bylo možné správně navrhnout izolaci a minimalizovat kondenzaci.
Otázka: Jaké jsou rizika nedostatečné tloušťky izolace?
Nedostatečná izolace (např. 20 až 50 mm polystyrenu) může vést k posunu rosného bodu do zdiva, hromadění vlhkosti a poškození konstrukce.
Otázka: Jak dlouho trvá vysychání vlhkosti z konstrukce?
Vlhkost by se měla během letního období odpařit, přičemž normy povolují maximálně 0,5 kg/m² kondenzátu u dřevěných a 1,0 kg/m² u ostatních konstrukcí.
Odborná rada: Častá chyba při zateplování spočívá v podcenění tloušťky izolantu, což paradoxně zhorší tepelně-vlhkostní režim zdi. U novostaveb se tato metoda hodí pro dosažení pasivních standardů, zatímco u historických objektů s vlhkým zdivem může být zateplení bez předchozí sanace zdiva rizikové.
