Správné stanovení procenta výztuže v železobetonových prvcích zajišťuje bezpečnou duktilitu konstrukce a zabraňuje náhlému křehkému lomu betonu. Podle norem ČSN EN 1992-1-1 se minimální stupeň vyztužení stanovuje pro prevenci vzniku trhlin při smršťování, zatímco maximální vyztužení betonových konstrukcí limituje hustotu prutů pro správné obetonování a soudržnost v uzlech.
📌 To nejdůležitější
- Minimální procento podélné výztuže sloupů podle DIN 1045-1 je 0,3 %.
- Maximální procento vyztužení sloupů dle DIN 1045-1 nesmí překročit 8 %.
- Maximální stupeň vyztužení desek může podle normy SIA 162 dosáhnout až 50 %.
- Minimální vzdálenost vložek ve sloupu je stanovena na 20 mm podle DIN 1045-1.
- Minimální vyztužení se vypočítává pomocí parametrů jako plocha tahové výztuže, pevnost betonu a oceli, šířka tahové oblasti a účinná výška průřezu.
Minimální a maximální procento vyztužení: základní definice a normy
Minimální procento vyztužení železobetonových konstrukcí zajišťuje přenos tahových sil při vzniku trhlin a brání křehkému lomu, zatímco maximální vyztužení omezuje přeztužení průřezu a zajišťuje dostatečnou prostorovou kapacitu pro betonáž. Podle normy ČSN 73 1201 se minimální stupeň vyztužení u tažené výztuže pohybuje od 0,13 % do 0,26 % v závislosti na průřezu, u podélné výztuže sloupů je vyžadováno minimálně 0,3 %. Maximální vyztužení betonových konstrukcí je pro zajištění celistvosti prvku a správného hutnění betonu limitováno hodnotou 8 % podle standardů DIN 1045-1.
Normativní limity a rozsah vyztužení
Výpočet procenta vyztužení se provádí jako poměr plochy ocelové výztuže k celkové ploše betonového průřezu. Normy ČSN vyztužení a DIN 1045-1 vyztužení definují tyto mantinely:
- Minimální vyztužení: Zabraňuje náhlému selhání konstrukce při vzniku první trhliny.
- Maximální vyztužení: Omezuje přeztužení průřezu a zajišťuje kvalitu betonáže v místech, kde je vzdálenost vložek výztuže kriticky malá.
- Doporučený rozsah: Pro běžné železobetonové prvky se pohybuje mezi 0,3 % a 4 %, přičemž hodnoty nad 4 % vyžadují zvýšenou pozornost při návrhu.
Odborná rada: Při návrhu dbejte na to, že minimální a maximální stupeň vyztužení v železobetonových prvcích musí zohledňovat i požadovanou úroveň duktility a způsob zatížení konstrukce. Častá chyba: podcenění minimálního vyztužení v oblastech s minimálním ohybovým momentem, což vede ke vzniku nekontrolovaných trhlin. Tento systém vyztužení se hodí pro staticky namáhané nosné prvky, nikoliv pro nenosné výplňové konstrukce.
Výpočet minimálního stupně vyztužení podle ČSN a DIN
Výpočet minimálního stupně vyztužení zajišťuje duktilitu konstrukce a brání křehkému porušení betonu při vzniku prvních trhlin. Normy ČSN vyztužení a DIN 1045-1 vyztužení definují přesné postupy, jak určit minimální plochu výztuže v závislosti na geometrii průřezu a materiálových charakteristikách.
Význam parametrů ve výpočtu minimálního vyztužení
Pro správný výpočet procenta vyztužení musíte přesně definovat základní veličiny. Plocha tahové výztuže (A_s,t) udává průřezovou plochu ocelových vložek v tahu. Pevnost betonu v tahu (f_ctm) ovlivňuje moment vzniku trhliny, zatímco mez kluzu oceli (f_yk) určuje únosnost výztuže po dosažení plastického stavu. Šířka tahové oblasti (b_t) a účinná výška průřezu (d) pak limitují efektivní plochu betonu, která spolupůsobí s ocelí.
| Parametr | Význam | Jednotka |
|---|---|---|
| A_s,t | Plocha tahové výztuže | mm2 |
| f_ctm | Průměrná pevnost betonu v tahu | MPa |
| b_t | Šířka tahové oblasti průřezu | mm |
Rovnice pro výpočet minimálního stupně vyztužení podle ČSN
ČSN 73 1201 stanovuje v článku 9.2.1.1(1) minimální plochu výztuže vztahem A_s,min = 0,26 (f_ctm / f_yk) b_t d. Tento výpočet zamezuje náhlému kolapsu po vzniku trhliny. Častá chyba: opomenutí minimální vzdálenosti vložek výztuže, což znemožňuje správné obetonování. Návod na výpočet minimálního a maximálního procenta vyztužení betonu vyžaduje ověření, zda výsledek není menší než 0,0013 b_t * d. DIN 1045-1 vyztužení je přísnější u sloupů, kde vyžaduje minimální vyztužení 0,3 %. Pro koho se výpočet hodí: pro statiky navrhující nosné prvky budov. Pro koho se nehodí: pro laické odhady bez znalosti třídy betonu a oceli.
Minimální a maximální procento vyztužení podle typu konstrukčních prvků
Stanovení správného podílu oceli v betonu je klíčové pro zajištění únosnosti a trvanlivosti konstrukce. Znalost norem, jako jsou ČSN 73 1201, DIN 1045-1 či SIA 162, vám umožní provést přesný výpočet procenta vyztužení a předejít tak chybám při návrhu prvků.

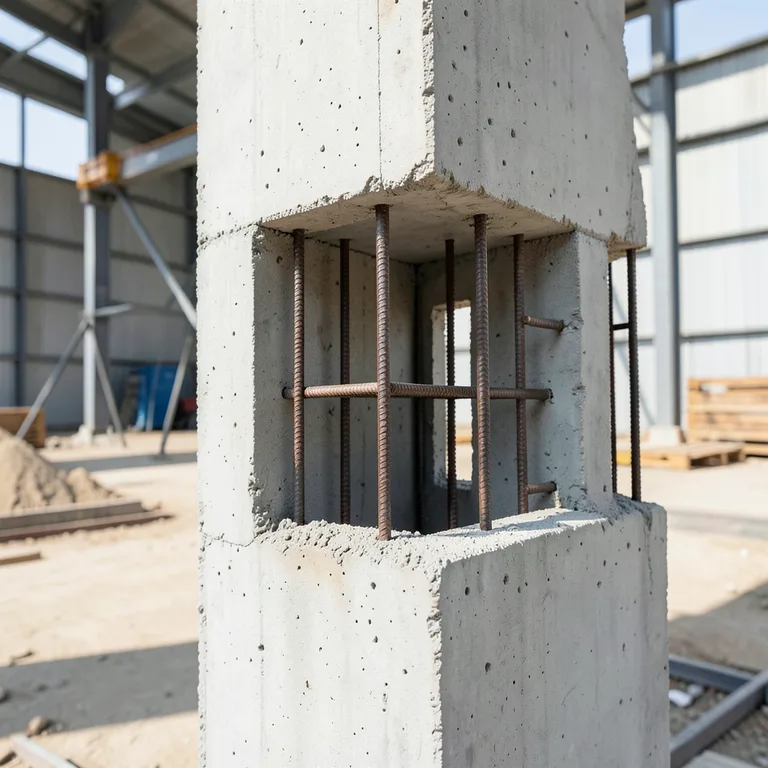

Minimální a maximální vyztužení sloupů
U svislých prvků, jako je sloup, určuje DIN 1045-1 vyztužení v poměru k celkové ploše průřezu. Minimální vyztužení sloupů je stanoveno na 0,3 % plochy betonu, což zajišťuje odolnost proti náhodným excentricitám zatížení. Maximální vyztužení pak dosahuje hodnoty až 8 % podle DIN 1045-1, přičemž v místech styku prutů je nutné hlídat vzdálenost vložek výztuže kvůli správnému obetonování. Častá chyba: překročení horní hranice 8 % vede k problémům s hutněním betonu a vytvářením kaveren.
Vyztužení nosníků a desek dle ČSN 73 1201
Pro horizontální prvky jako nosník či deska definují normy ČSN vyztužení na základě tahových a tlakových sil. Maximální vyztužení betonových konstrukcí u desek může dle normy SIA 162 dosahovat až 50 % v extrémních případech, avšak běžné konstrukce vyžadují mnohem nižší stupně. Pro koho se to hodí: toto vysoké procento je vhodné pouze pro specifické inženýrské stavby, nikoliv pro běžné bytové objekty.
| Prvek | Minimální stupeň | Maximální stupeň | Norma |
|---|---|---|---|
| Sloup | 0,3 % | 8,0 % | DIN 1045-1 |
| Nosník | 0,13 % | 4,0 % | ČSN 73 1201 |
| Deska | 0,13 % | 50,0 % | SIA 162 |
Odborná rada: Při návrhu vždy kontrolujte, zda zvolené procento ocelové výztuže v betonu odpovídá skutečnému namáhání a nezpůsobuje křehký lom konstrukce.
Normy pro minimální a maximální vzdálenosti vložek výztuže
Normy pro navrhování výztuže vycházejí z požadavků na správnou betonáž a soudržnost oceli s betonem. Dodržení těchto pravidel zajišťuje, že výpočet procenta vyztužení bude v souladu s předpisy ČSN 73 1201 a DIN 1045-1 vyztužení.
Minimální vzdálenost vložek
Správné zhutnění betonu vyžaduje dostatečný prostor mezi pruty pro průchod kameniva. Podle normy DIN 1045-1 vyztužení nesmí minimální vzdálenost vložek klesnout pod 20 mm, přičemž tato hodnota nesmí být menší než průměr největšího zrna kameniva. Častá chyba: při nedodržení tohoto rozestupu vznikají v konstrukci hnízda bez betonu. Pro kruhové sloupy platí, že minimální počet vložek je 6 kusů, aby bylo zajištěno rovnoměrné rozložení napětí.
Maximální vzdálenost vložek
Maximální vzdálenost vložek omezuje šířku trhlin v betonu a zajišťuje celistvost prvku. Norma DIN 1045-1 stanovuje limitní světlou vzdálenost vložek výztuže na 300 mm. U prutů s průměrem vložky menším než 12 mm se doporučuje volit hustší rastr. Tato pravidla se hodí pro běžné nosníky a desky, zatímco pro masivní základové konstrukce mohou být limity upraveny podle konkrétního statického výpočtu.
| Parametr výztuže | Normativní hodnota |
|---|---|
| Minimální čistá vzdálenost | 20 mm |
| Maximální čistá vzdálenost | 300 mm |
| Minimální průměr vložky | 12 mm |
| Minimální počet vložek (sloup) | 6 kusů |
Odborná rada: Při návrhu vždy ověřte, zda vzdálenost vložek výztuže umožňuje bezproblémové vložení vibrační jehly, jinak riskujete vznik dutin v železobetonu.
Dopad překročení minimálního a maximálního vyztužení na bezpečnost konstrukce
Dodržení limitů pro minimální a maximální stupeň vyztužení přímo určuje bezpečnost konstrukce a její schopnost přenášet zatížení. Porušení těchto pravidel vede k nepředvídatelnému chování betonových prvků při namáhání, což je v rozporu s normami ČSN 73 1201 a DIN 1045-1.
Rizika nedostatku vyztužení
Nedostatečné minimální vyztužení zásadně ohrožuje integritu prvku, protože beton po vzniku trhlin ztrácí schopnost přenášet tahové síly. Pokud výztuž neodpovídá normám ČSN pro minimální vyztužení, dochází k nekontrolovanému šíření trhlin a náhlému selhání konstrukce.
- Rychlé praskání betonu při překročení meze pružnosti v tahu.
- Ztráta tažné kapacity konstrukce, která vede k neschopnosti redistribuce vnitřních sil.
- Riziko náhlého kolapsu bez předchozích viditelných deformací.
- Nedostatečná odolnost proti účinkům smršťování a teplotních změn v betonu.
Odborná rada: Častá chyba při návrhu spočívá v podcenění vlivu smršťování betonu, které vyžaduje dodržení minimálního vyztužení i v oblastech s teoreticky nízkým namáháním. Pamatujte, že minimální stupeň vyztužení sloupů dle DIN 1045-1 činí 0,3 % plochy průřezu.
Důsledky překročení maximálního vyztužení
Při návrhu maximálního vyztužení železobetonových konstrukcí je nutné dbát na to, aby beton v tlačené zóně nezkolaboval dříve, než výztuž dosáhne své meze kluzu. Nadměrné množství oceli zabraňuje správnému obetonování vložek, což vede k tvorbě dutin a následné korozi výztuže.
- Křehký zlom betonu namísto žádoucího tvárného porušení ocelové výztuže.
- Snížená spolehlivost konstrukce při extrémním přetížení v důsledku přeztužení.
- Nedostatečná vzdálenost vložek výztuže omezující řádné hutnění betonové směsi.
- Riziko vzniku trhlin v důsledku špatného propojení betonu a oceli v hustě vyztužených uzlech.
| Parametr | Limitní hodnota | Normový podklad |
|---|---|---|
| Min. podélná výztuž sloupů | 0,3 % | DIN 1045-1 |
| Max. podélná výztuž sloupů | 8,0 % | DIN 1045-1 |
| Max. vyztužení desek | 50,0 % | SIA 162 |
| Min. čistá vzdálenost vložek | 20 mm | DIN 1045-1 |
Tip: Pro koho se toto řešení nehodí: extrémní vyztužení (blížící se maximálním limitům) není vhodné pro prvky namáhané dynamickými rázy nebo seizmickými účinky, kde je klíčová schopnost konstrukce pohlcovat energii prostřednictvím plastických deformací. Naopak, pro staticky vysoce namáhané sloupy je využití vyššího procenta výztuže v rámci norem nezbytné pro zachování štíhlých rozměrů průřezu.
Doporučení pro návrh výztuže v náročných podmínkách
Návrh železobetonových prvků v extrémních podmínkách vyžaduje zvýšenou pozornost při stanovení plochy oceli, neboť standardní výpočet procenta vyztužení nemusí pokrýt specifické namáhání. Správný návrh konstrukce v těchto případech kombinuje normy ČSN vyztužení s dodatečnými koeficienty pro zajištění duktility a stability.
Zohlednění dynamického zatížení
Dynamické zatížení vyžaduje vyšší minimální stupeň vyztužení, aby se zabránilo křehkému lomu při cyklickém namáhání. Při návrhu je nutné zohlednit únavu materiálu a zajistit dostatečnou vzdálenost vložek výztuže pro správné spolupůsobení s betonem.
- Používejte vyšší minimální procento výztuže než u statických konstrukcí.
- Zaměřte se na správné kotvení prutů v místech s nejvyšším napětím.
- Častá chyba: podcenění vlivu rázových sil na únavu ocelové výztuže.
Normativní požadavky pro seizmické oblasti
Seizmická aktivita zásadně ovlivňuje návrh konstrukce a vynucuje si přísnější pravidla pro vyztužení betonových prvků. Podle standardů, jako je DIN 1045-1 vyztužení, se klade důraz na zajištění plasticity spojů. Doporučené minimální a maximální procento ocelové výztuže v betonu musí v těchto zónách odpovídat požadavkům na energetickou kapacitu a celistvost budovy.
- Návrh musí splňovat přísné limity pro maximální vyztužení betonových konstrukcí.
- U konstrukcí se seizmickou odolností se vyvarujte přehuštění výztuže v uzlech.
- Tento přístup se hodí pro skeletové budovy, nikoliv pro běžné nepodsklepené stavby.
Časté chyby při nedodržení procenta vyztužení a jejich dopady
Nedodržení limitů pro vyztužení železobetonových konstrukcí vede k závažným statickým poruchám a konstrukčním vadám. Při návrhu je nutné vždy provést přesný výpočet procenta vyztužení dle norem ČSN 73 1201 nebo DIN 1045-1 vyztužení, aby se předešlo rizikům spojeným s nevhodným obsahem oceli.
Důsledky poddimenzování
Poddimenzování výztuže pod stanovený minimální stupeň vyztužení je kritickou chybou v návrhu, která znemožňuje bezpečný přenos tahových sil v prvku. Bez dostatečného množství oceli dochází k nekontrolovanému šíření trhlin a předčasnému selhání konstrukce, přičemž praskání betonu se stává nezvratným procesem.
- Okamžitý vznik širokých trhlin v tažené zóně při překročení meze pevnosti betonu v tahu f_ctm.
- Snížení únosnosti prvku pod projektovanou mez, kdy konstrukce nedokáže přenést návrhové zatížení.
- Riziko rychlé koroze vnitřní výztuže vlivem širokých trhlin, které umožňují snadný přístup vlhkosti a agresivních látek k oceli.
Odborná rada: Častá chyba je záměna profilů výztuže při realizaci, která vede k nedostatečné ploše oceli A_s,t a porušení požadavků na minimální vyztužení železobetonu.
Důsledky předimenzování
Předimenzování výztuže sice zvyšuje tuhost, ale nadměrné maximální vyztužení betonových konstrukcí negativně ovlivňuje tvárnost prvku a vede k nežádoucímu křehkému chování. Při přetížení pak hrozí náhlý křehký zlom bez předchozího varování, což je z hlediska bezpečnosti nepřípustné.
- Obtížné hutnění betonu kvůli malé vzdálenosti vložek výztuže, která musí být dle DIN 1045-1 minimálně 20 mm.
- Ztráta duktility a vznik křehkého lomu, kdy beton selže dříve, než se ocelová výztuž stihne plasticky přetvořit.
- Vysoké ekonomické náklady na zbytečnou ocel, která při překročení limitů nevykazuje adekvátní přínos k únosnosti.
| Parametr | Riziko poddimenzování | Riziko předimenzování |
|---|---|---|
| Šířka trhlin | Nekontrolovaný nárůst | Minimální, ale hrozí křehký lom |
| Hutnění betonu | Bezproblémové | Velmi obtížné (hnízda v betonu) |
| Typ porušení | Tahové selhání (křehké) | Křehké selhání betonu |
Tip: Tento postup s vysokým obsahem výztuže se hodí pro specifické masivní základy s vysokým tlakovým namáháním, ale není vhodný pro běžné nosníky, kde je vyžadována duktilita a včasná vizuální signalizace přetížení trhlinami.
Praktické příklady a výpočty procenta vyztužení v železobetonových prvcích
Správný výpočet procenta vyztužení zajišťuje únosnost a trvanlivost konstrukce. Při návrhu využíváme normy ČSN vyztužení a německé DIN 1045-1 vyztužení, které definují limity pro minimální stupeň vyztužení i maximální vyztužení betonových konstrukcí.
Výpočet minimálního vyztužení sloupu
Pro sloupy stanovuje norma DIN 1045-1 minimální plochu výztuže jako 0,2 % plochy průřezu betonu (Ac).
- Určení plochy betonu – vypočítejte průřez sloupu (např. 300 x 300 mm = 90 000 mm2).
- Aplikace koeficientu – vynásobte plochu hodnotou 0,002.
- Výsledná plocha výztuže – pro daný sloup získáte minimálně 180 mm2 ocelové výztuže.
Odborná rada: Častá chyba je nedodržení minimální vzdálenosti vložek výztuže, což znemožňuje řádné obetonování prutů.
Výpočet maximálního vyztužení nosníku
Podle norem ČSN 73 1201 nesmí maximální vyztužení nosníku překročit 4 % plochy průřezu, aby nedošlo ke křehkému lomu.
- Stanovení plochy průřezu – u nosníku 200 x 400 mm je plocha 80 000 mm2.
- Výpočet limitu – 80 000 x 0,04 stanoví horní hranici 3 200 mm2.
Tento postup zajistí, že beton bude mít dostatek prostoru pro efektivní přenos tlaku.
Výpočet vyztužení desky podle SIA 162
Desky vyžadují specifický přístup, kde se maximální stupeň vyztužení omezuje na 50 % mechanického stupně vyztužení podle SIA 162.
- Ověření průřezu – pro desku tloušťky 200 mm určete efektivní výšku.
- Kontrola limitu – zajistěte, aby ocelová výztuž nepřekročila stanovenou mez únosnosti tlačené zóny.
Tip: Vyztužení se hodí pro staticky namáhané prvky, ale pro čistě estetické betonové doplňky je nadbytečné. Dodržení těchto limitů je klíčové pro bezpečnost, proto v případě nejasností vždy konzultujte projekt s autorizovaným statikem.
Časté dotazy
Kolik je minimální procento vyztužení sloupů podle DIN 1045-1?
Minimální procento podélné výztuže sloupů je 0,3 % podle DIN 1045-1.
Jaké je maximální procento vyztužení desek dle SIA 162?
Maximální stupeň vyztužení desek může dosáhnout až 50 % podle normy SIA 162.
Jaká je minimální vzdálenost vložek výztuže podle DIN 1045-1?
Minimální čistá vzdálenost mezi vložkami je stanovena na 20 mm podle DIN 1045-1.
Proč je důležité dodržovat minimální procento vyztužení?
Dodržení minimálního procenta vyztužení zabraňuje praskání betonu a zajišťuje dostatečnou tažnou kapacitu konstrukce.
Jaký je dopad překročení maximálního procenta vyztužení?
Překročení maximálního vyztužení zvyšuje riziko křehkého zlomu a snižuje spolehlivost železobetonové konstrukce.
Jak se vypočítává minimální stupeň vyztužení?
Výpočet minimálního stupně vyztužení zahrnuje parametry jako plocha tahové výztuže, pevnost betonu v tahu, mez kluzu oceli, šířka tahové oblasti a účinná výška průřezu podle rovnice 9.2.1.1(1) z ČSN 73 1201.
Jaké chyby vznikají při nedodržení procenta vyztužení?
Nedodržení minimálního vyztužení vede k praskání betonu, zatímco překročení maximálního vyztužení způsobuje riziko křehkého zlomu konstrukce.
Kolik kg výztuže je potřeba na m3 betonu?
Průměrné množství výztuže se pohybuje v závislosti na konstrukci, ale typicky je v rozmezí 80 až 150 kg na m3 betonu.
Jaká je minimální tloušťka krytí výztuže v betonu?
Minimální krytí výztuže je určeno normou a obvykle se pohybuje od 20 do 40 mm v závislosti na typu konstrukce a podmínkách prostředí.
Proč se do betonu dávají Roxory?
Roxory, tedy ocelové výztuže, zvyšují tažnou pevnost betonu, který je sám o sobě pevný v tlaku, ale slabý v tahu.
Jaká je doporučená kotevní délka výztuže v železobetonových konstrukcích?
Doporučená kotevní délka je minimálně 40 násobek průměru výztuže, aby byla zajištěna dostatečná přenosová síla mezi ocelí a betonem.
Jaký vliv má dilatace betonových konstrukcí na návrh procenta vyztužení?
Dilatace může způsobit praskliny, proto je nutné navrhnout vyztužení tak, aby překlenulo dilatační spáry a umožnilo přiměřený pohyb bez poškození.
Jaká je minimální vrstva betonu kryjící výztuž pro ochranu proti korozi?
Minimální krytí výztuže by mělo být 20 mm u běžných konstrukcí, v agresivním prostředí se doporučuje až 40 mm.
Jaký je minimální přesah výztuže u spojů železobetonových prvků?
Minimální přesah by měl být alespoň 50 násobek průměru výztuže, aby bylo zajištěno dostatečné spojení mezi prvky.
Jak se modeluje vyztužení při navrhování železobetonových konstrukcí s dynamickým zatížením?
Při dynamickém zatížení se vyztužení navrhuje s ohledem na zvýšené namáhání, často s použitím vyššího procenta vyztužení a speciálních ocelových prutů pro lepší duktilitu.
