Opěrné zdi jsou nezbytné pro stabilizaci terénu a ochranu staveb před sesuvy půdy. Správný výběr typu zdi a precizní statický výpočet opěrné zdi zajistí dlouhodobou bezpečnost konstrukce. V článku najdete informace o různých provedeních, včetně gabionových zdí a využití výztužné geosyntetiky, spolu s praktickými postupy zakládání.
⭐ Co byste měli vědět
- Gravitační opěrné zdi odolávají zemnímu tlaku svou hmotou a vyžadují kvalitní založení a odvodnění.
- Železobetonové opěrné zdi jsou pevné, ale tuhé, což může vést k prasklinám při změnách vlhkosti.
- Segmentové zdi zahrnují gabiony a prefabrikované bloky, které mají dobrou propustnost vody a rychlou montáž.
- Zakládání opěrných zdí využívá plošné základy, vrtané piloty a mikropiloty, které zohledňují únosnost podloží.
- Software GEO5 podporuje výpočty stability, návrhy výztuže a generování dokumentace pro různé typy opěrných zdí.
Hlavní typy opěrných zdí a jejich charakteristiky
Hlavní typy opěrných zdí se rozlišují podle konstrukčního materiálu a způsobu provedení, což přímo ovlivňuje jejich statický výpočet opěrné zdi a způsob zakládání. Mezi nejčastější patří gravitační, železobetonové, segmentové a suché zdění, přičemž každý typ má specifické parametry odolnosti vůči zemnímu tlaku a požadavky na výpočet stability.

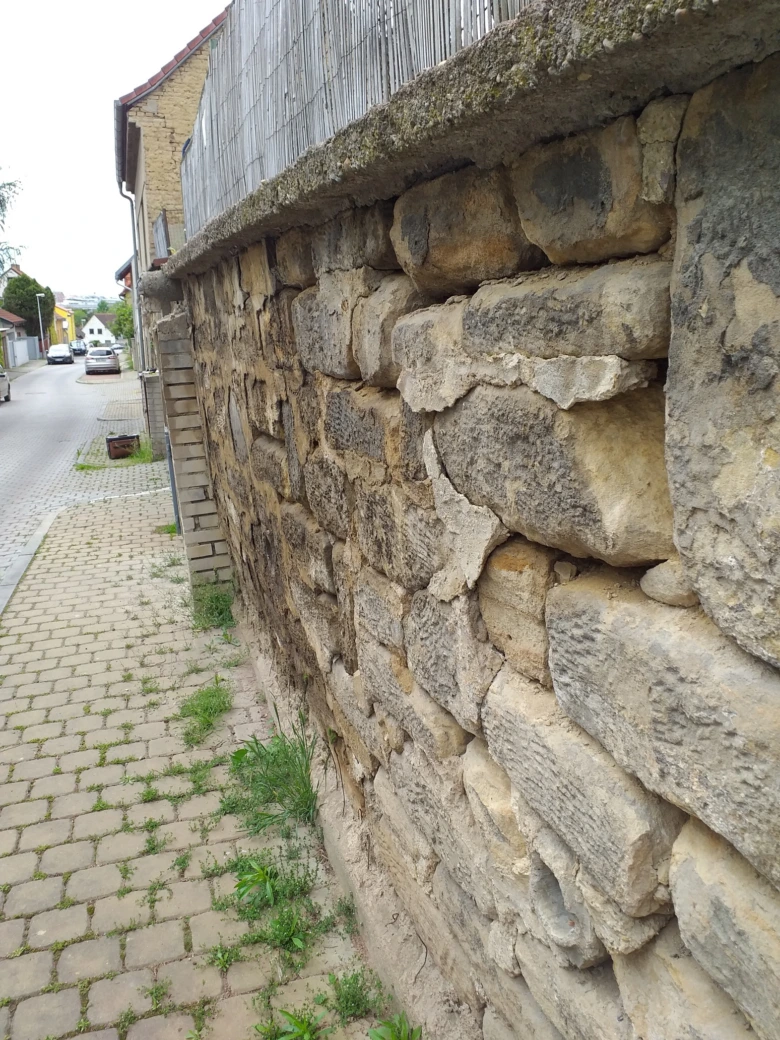

- Gravitační opěrná zeď využívá vlastní hmotnost konstrukce k odolání zemnímu tlaku. Typicky se realizuje z přírodního kamene nebo prostého betonu o tloušťce minimálně 0,5 metru, bez výrazné výztuže. Statický výpočet zahrnuje posouzení únosnosti založení a kontrolu skluzu i převrácení. Zakládání vyžaduje plošné základy s únosností podloží nad 150 kPa a účinné odvodnění paty zdi, aby nedocházelo k erozi a hydrostatickému tlaku. Program Tížná zeď umožňuje řešit i atypické tvary gravitačních zdí s přesností na milimetry.
- Železobetonová opěrná zeď je monolitická konstrukce s výztuží, která zajišťuje vysokou pevnost v tlaku i tahu. Typická tloušťka stěny je 200-400 mm, přičemž výztuž se navrhuje podle normy ČSN EN 1992-1-1 s ohledem na maximální zatížení a deformace. Statický výpočet musí zahrnovat kontrolu průhybu a trhlin, protože betonové zdi jsou tuhé a při změnách vlhkosti či zatížení mohou vznikat trhliny. Výztužná geosyntetika se často používá u vyztužených zemních zdí, kde přenáší tahové síly a zvyšuje stabilitu zásypu. Zakládání vyžaduje hluboké základy nebo piloty s únosností minimálně 250 kPa. Program Úhlová zeď umožňuje návrh i složitějších tvarů.

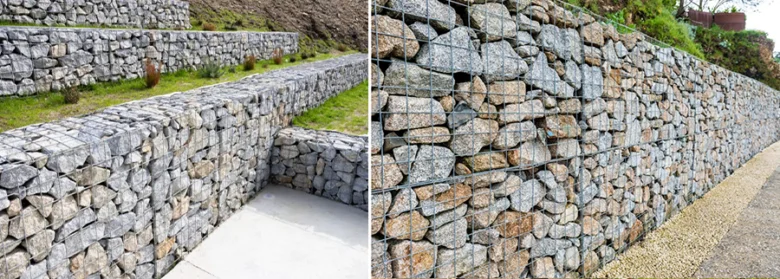

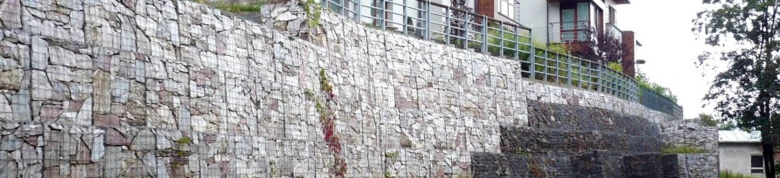

- Segmentové opěrné zdi zahrnují gabionové koše a prefabrikované betonové bloky. Gabiony jsou ocelové koše plněné kamenivem s velikostí kameniva 32-64 mm, které zajišťují propustnost vody a snižují hydrostatický tlak. Životnost oceli je limitována korozí, obvykle do 30 let bez speciálního povrchového ošetření. Prefabrikované bloky, například Redi-Rock, mají přesné rozměry (typicky 0,6 x 0,4 x 0,3 m) a umožňují rychlou montáž bez nutnosti betonování základů. Statický výpočet segmentových zdí zahrnuje kontrolu stability proti převrácení, skluzu a únosnosti podloží. Programy Gabion a Prefabrikovaná zeď poskytují přesné výpočty s možností importu geologických dat.
- Suché zdění (například systém Stavoblock) představuje konstrukci bez použití malty a hlubokých základů. Díky provzdušněné skladbě umožňuje přirozenou dilataci a minimalizuje riziko prasklin a deformací, což je výhodné pro výšky do 1,5 metru. Statický výpočet se zaměřuje na posouzení stability zásypu a únosnosti podloží s ohledem na mírné pohyby terénu. Zakládání je plošné, bez nutnosti betonových základů, což snižuje náklady a dobu stavby. Tento typ zdi není vhodný pro vysoké konstrukce nad 2 metry nebo pro místa s výrazným zatížením.
Odborná rada: Častou chybou je podcenění odvodnění u gravitačních a železobetonových zdí, což vede k hromadění vody a následným trhlinám nebo vychýlení konstrukce. U segmentových zdí je třeba pečlivě kontrolovat kvalitu kameniva a správné uložení gabionových košů, aby nedošlo k deformacím.
Pro koho se jednotlivé typy hodí: Gravitační zdi jsou vhodné pro nižší svahy s kvalitním podložím a dostatkem prostoru pro masivní základy. Železobetonové zdi se hodí pro vyšší a zatížené konstrukce, například u komunikací. Segmentové zdi jsou ideální pro rychlou stabilizaci svahů s dobrým odvodněním. Suché zdění je vhodné pro menší zahradní zídky a místa s mírnými pohyby podloží, nikoli však pro velké zatížení nebo výšky nad 2 metry.
| Typ opěrné zdi | Materiál | Výška (m) | Zakládání | Výpočet stability | Výztužná geosyntetika | Odvodnění |
|---|---|---|---|---|---|---|
| Gravitační | Prostý beton, kámen | 0,5-3 | Plošné základy, patky | Kontrola skluzu, převrácení | Ne | Nutné |
| Železobetonová | Beton s výztuží | 1-6+ | Hluboké základy, piloty | MKP, kontrola trhlin a deformací | Ano | Nutné |
| Segmentová (gabiony) | Ocelové koše + kamenivo | 0,5-4 | Plošné základy | Skluz, převrácení, únosnost podloží | Ne | Přirozené |
| Suché zdění (Stavoblock) | Betonové bloky bez malty | 0,3-1,5 | Plošné základy bez betonu | Stabilita zásypu, únosnost podloží | Ne | Přirozené |
Provedení a zakládání opěrných zdí
Provedení a zakládání opěrných zdí vyžaduje přesný technický přístup, který zajistí stabilitu konstrukce a její dlouhodobou funkčnost. Správný výběr způsobu zakládání závisí na typu opěrné zdi, geotechnických podmínkách a zatížení, které je třeba přenést do podloží.
Zakládání opěrných zdí pomocí základových pasů
Základové pasy představují nejběžnější metodu zakládání opěrných zdí, například gravitačních nebo železobetonových zdí. Tyto pasy přenášejí zatížení z konstrukce do podloží a zabraňují posunu či průhybu. Šířka základových pasů se obvykle pohybuje mezi 0,5 až 1,5 metru, hloubka založení mezi 1 až 2 metry, v závislosti na výšce zdi a únosnosti podloží. Statický výpočet opěrné zdi stanoví přesné rozměry základů, aby byla zajištěna dostatečná stabilita. Při použití základových pasů je nutné zohlednit také vliv výztužné geosyntetiky, pokud jde o zvýšení pevnosti podloží.
Použití vrtaných pilot a mikropilot při zakládání
Vrtané piloty a mikropiloty se volí pro opěrné zdi v obtížných geotechnických podmínkách, jako jsou měkké nebo nestabilní zeminy. Mikropiloty mají průměr do 300 mm a délku až 15 metrů, vrtané piloty mohou být větší a zasahovat do hlubších vrstev. Tyto prvky přenášejí zatížení opěrné zdi například gabionové nebo železobetonové do stabilnějších vrstev podloží. Výpočet a návrh různých typů opěrných zdí zahrnují posouzení únosnosti pilot a jejich správné rozmístění. Provedení a typy opěrných zdí často vyžadují kombinaci pilot s dalšími prvky, aby byla konstrukce bezpečná.
Význam odvodnění a hydroizolace u betonových opěrných zdí
Odvodnění zabraňuje hromadění vody za opěrnou zdí, čímž snižuje vodní tlak na konstrukci a eliminuje riziko jejího poškození. Hydroizolace chrání betonové opěrné zdi před pronikáním vlhkosti, což výrazně prodlužuje životnost zdi a zabraňuje korozi výztuže. Správně navržený drenážní systém je nezbytnou součástí provedení opěrné zdi, zvláště u gravitačních nebo železobetonových zdí. Následující postup zajistí optimální ochranu:
- Instalace drenážních trubek – odvádějí vodu z podloží za zdí.
- Aplikace hydroizolace – nanáší se na vnější plochu betonové konstrukce.
- Kontrola spádů terénu – aby voda nestékala k základům.
Tip: Častou chybou je podcenění odvodnění, což vede k zatékání a následnému poškození opěrné zdi. Provedení a typy opěrných zdí proto vždy zahrnují plán na efektivní odvodnění.
Zakládání opěrných zdí pomocí základových pasů je vhodné pro pevné a středně zatížené konstrukce, zatímco vrtané piloty a mikropiloty se hodí pro náročnější podmínky. Výběr nesmí být založen pouze na ceně, protože nesprávný návrh může způsobit vážné statické problémy.
Jak se provádí statické výpočty stability a únosnosti opěrných zdí?
Statické výpočty stability a únosnosti jsou nezbytnou součástí projektování opěrných zdí. Zahrnují rovnováhu sil a momentů působících na konstrukci a zohledňují různé typy zdí, jako jsou gravitační, gabionové či železobetonové. Výpočty často využívají metodu konečných prvků a podporují je specializované softwary, například GEO5.
Základní principy statických výpočtů
Statický výpočet opěrné zdi vychází z rovnováhy sil a momentů, které na zeď působí. Rovnováha sil znamená, že součet všech vodorovných a svislých sil musí být nulový, stejně jako celkový moment síly kolem základové roviny. Statika zajistí, že zeď odolá působícím tlakům zeminy, srážkové vodě a případným zatížením nadzemních konstrukcí.
Příklady výpočtů stability
Pro gravitační opěrnou zeď se stabilita počítá podle vztahu:
\[
FS = \frac{R}{S}
\]
kde FS je bezpečnostní součinitel, R nosná síla zdi, S působící síla zeminy. U železobetonové zdi se k výpočtu přidává pevnost výztuže a betonové směsi, která výrazně zvyšuje únosnost. Parametry jako výška zdi, úhel vnitřního tření zeminy a koeficient tření základu jsou klíčové.
| Typ zdi | Hlavní parametr | Výpočet stability |
|---|---|---|
| Gravitační opěrná | Hmotnost a rozměry | \(FS = \frac{R}{S}\) |
| Gabionová zeď | Výztužná geosyntetika | Statický výpočet s ohledem na výztuž |
| Železobetonová zeď | Beton + výztuž | Zohlednění pevnosti materiálů a výztuže |
Software GEO5 pro návrhy a výpočty
Software GEO5 nabízí moduly pro různé typy opěrných zdí, umožňuje přesný statický výpočet a návrh výztuže. Podporuje zakládání opěrné zdi i vyhodnocení stability podle zatížení a umožňuje export kompletní dokumentace pro stavební povolení.
Příklady reálných realizací opěrných zdí a jejich problémy

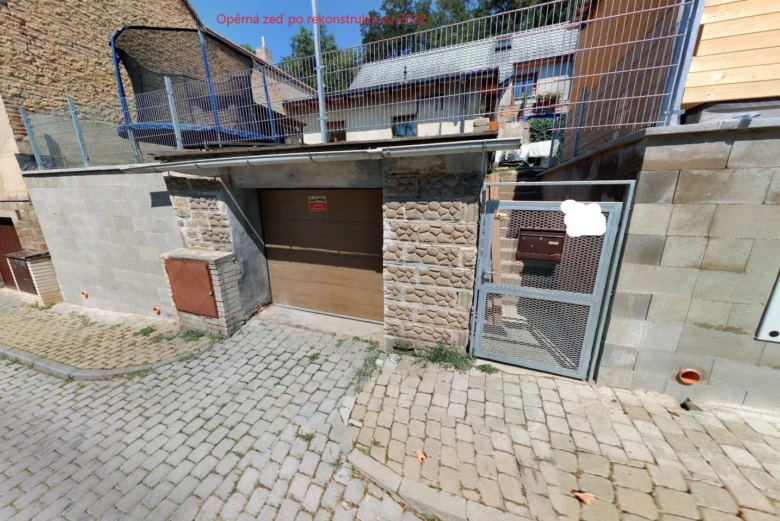

Příklad realizace železobetonové opěrné zdi ve Slapech s délkou 50 metrů ilustruje zásadní roli správného statického výpočtu opěrné zdi. V tomto projektu vedly chyby v návrhu a nedostatečné zakládání opěrné zdi k prasklinám a viditelným deformacím konstrukce. Podobná situace nastala u menší opěrné zdi v Jilemnici s výškou 4 metry, kde se rovněž projevily problémy způsobené nevhodným dimenzováním a nedostatečným využitím výztužné geosyntetiky. Tyto příklady potvrzují, že bez pečlivě vypracované projektové dokumentace, která zahrnuje typy opěrných zdí a jejich konstrukční provedení s výpočty únosnosti a stability, nelze očekávat dlouhodobou bezpečnost stavby.
„Nejčastější chyby při stavbě opěrné zdi zahrnují podcenění zatížení a nedostatečnou hydroizolaci, což vede k omezené životnosti a nákladným opravám,“ upozorňuje odborník na statické výpočty. Tento poznatek platí nejen pro železobetonové opěrné zdi, ale i pro gravitační opěrné zdi či gabionové zdi, kde volba vhodného materiálu a správný výpočet výrazně ovlivňují výsledný efekt.
Výztuž a geosyntetika v opěrných zdech
Výztužná geosyntetika představuje nezbytný prvek pro zvýšení stability zásypu u opěrných zdí, zejména u gabionových, gravitačních a železobetonových konstrukcí. Geomříže přenášejí tahové síly v zásypu a zlepšují soudržnost zeminy, čímž snižují riziko sesuvu a deformací. Geotextilie plní funkce filtrace a drenáže, což zabraňuje přemokření zásypu a následnému oslabení opěrné konstrukce.
Typy opěrných zdí a jejich výpočty stability
Pro správný návrh a statický výpočet opěrné zdi je klíčové zohlednit mechanické vlastnosti výztužné geosyntetiky a její přesné uložení v zásypu. Doporučené postupy zahrnují:
- použití geomříží s minimální pevností v tahu 30-50 kN/m pro železobetonové a gravitační opěrné zdi
- volbu geotextilií s propustností kolem 100-200 l/m²·s pro efektivní drenáž zásypu
- kontrolu správného napnutí a uložení geosyntetiky během výstavby, aby se zabránilo mechanickému poškození a ztrátě funkčnosti
- zahrnutí parametrů geosyntetiky (pevnost, prodloužení, odolnost vůči UV záření) do statických výpočtů únosnosti a stability konstrukce
Tip: Častou chybou při stavbě opěrných zdí je nedostatečné provětrání a drenáž zásypu, což vede k hromadění vody a degradaci konstrukce. Správná instalace geotextilií a geomříží výrazně prodlužuje životnost zdi, zejména u konstrukcí vystavených dlouhodobému zatížení a vlhkosti. Tento přístup je méně vhodný pro nízké gravitační opěrné zdi bez zásypu, kde je výztužná geosyntetika zbytečná.
Dlouhodobá údržba a monitoring opěrných zdí
Dlouhodobá údržba a monitoring opěrných zdí jsou nezbytné pro zachování stability a funkčnosti konstrukce. Sledování trhlin a deformací umožňuje včasný zásah, který prodlužuje životnost opěrné zdi bez nutnosti rozsáhlých oprav.
Metody detekce trhlin a deformací
Detekce trhlin využívá vizuální kontroly a speciální měřicí přístroje, například trhlinoměry nebo laserové scanery. Sledování deformací se často provádí geodetickými metodami nebo instalací snímačů na železobetonovou zeď či gabionovou konstrukci. Tyto postupy pomáhají identifikovat změny, které by mohly ovlivnit stabilitu, zejména u gravitačních opěrných zdí, kde je klíčový statický výpočet opěrné zdi.
Pravidelná údržba pro dlouhou životnost
Údržba opěrné zdi zahrnuje kontrolu hydroizolace, odvodnění a případné opravy povrchových poškození. Doporučená frekvence kontrol je minimálně jednou ročně, případně po extrémních povětrnostních událostech.
- Kontrola povrchů – ověřte stav betonu a výztužné geosyntetiky
- Čištění odvodňovacích systémů – zajistěte průchodnost vody
- Oprava trhlin – proveďte vyplnění a utěsnění vzniklých trhlin
- Monitoring deformací – aktualizujte data z měření a vyhodnoťte stabilitu
Pravidelná údržba opěrné zdi významně prodlužuje životnost konstrukce a minimalizuje riziko nečekaných poruch. Na co si dát pozor: častou chybou je zanedbání monitoringu po založení zdi, což může vést k pozdnímu odhalení kritických problémů. Tento přístup se hodí pro všechny typy opěrných zdí a jejich konstrukční provedení s výpočty, zvláště tam, kde je použitá výztužná geosyntetika či jiné moderní materiály.
